Track systémy

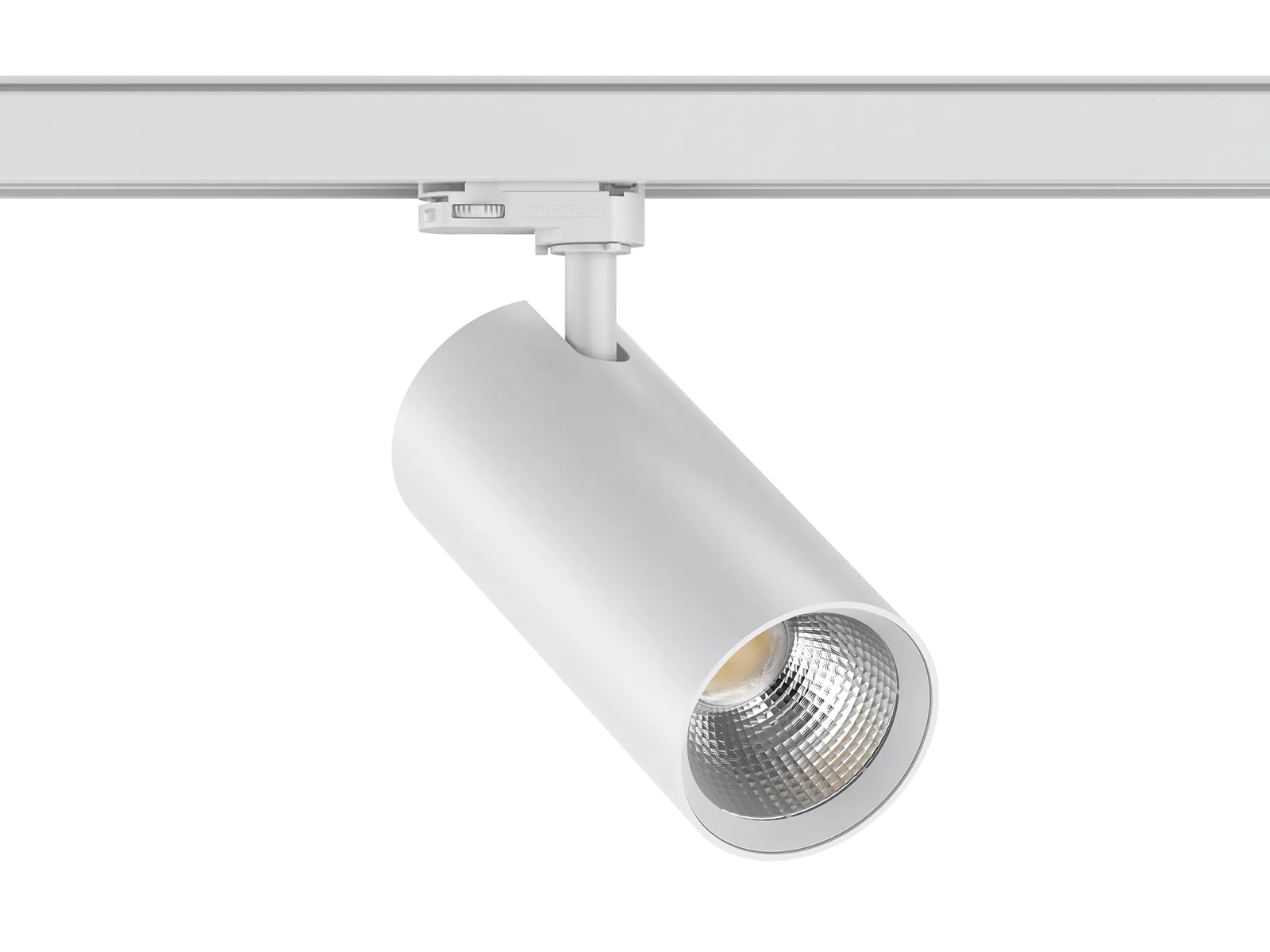

VRL-TL160

Kompaktní LED track light s účinností 100 lm/W, vyměnitelnou CCT a dvěma výkonovými variantami pro retail, prodejny a recepce.

4000K3000K5700KCRI90Track systémy

Cena na dotaz

Dokončit objednávku Stáhnout český list

Popis

Parametry

Zdroj

upshlist

veralist

ORIGINÁLNÍ LIST PDF výrobce UPSHINE PŘELOŽENO Česká verze Veralight

Profesionální řešení Veralight

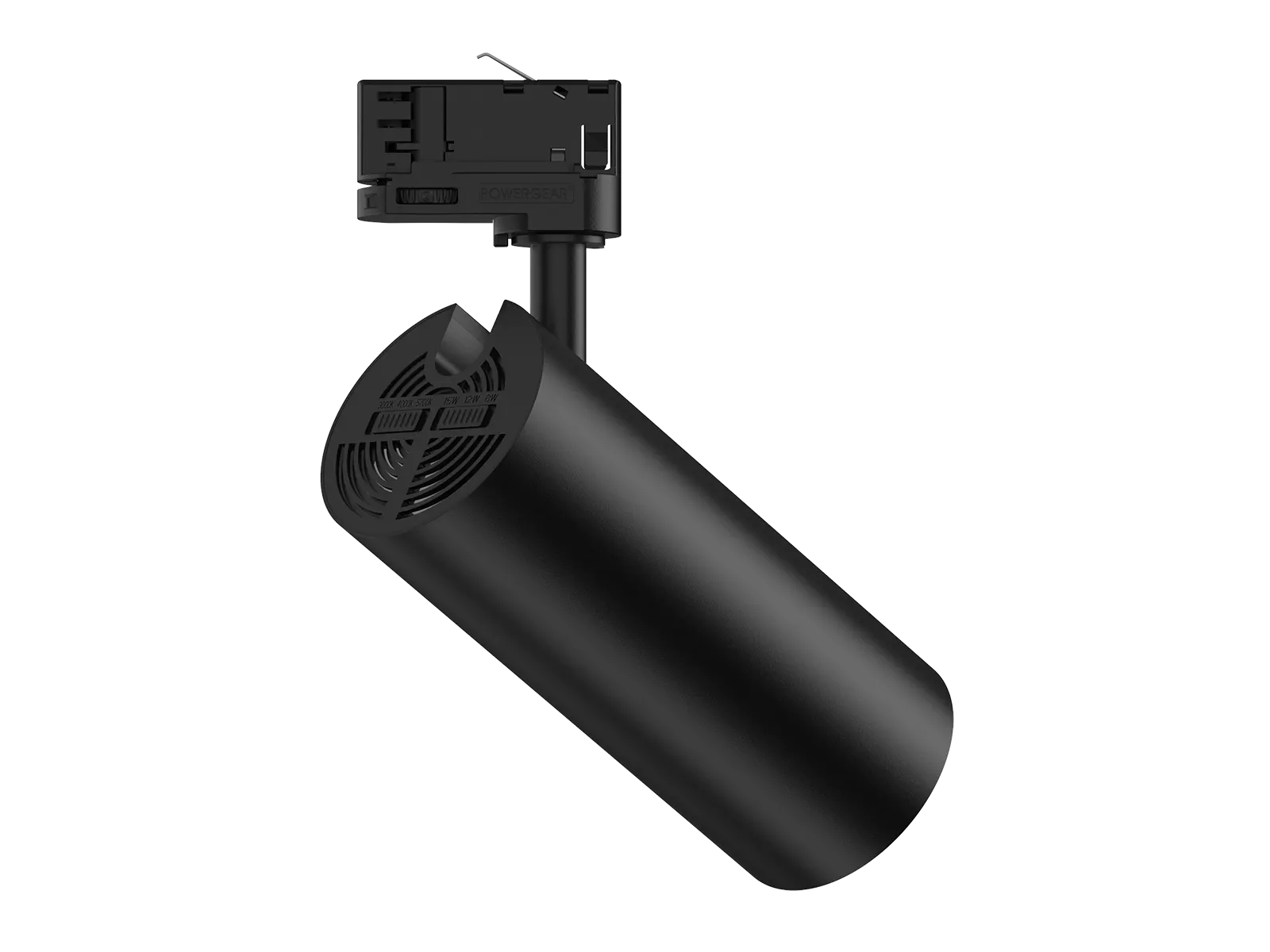

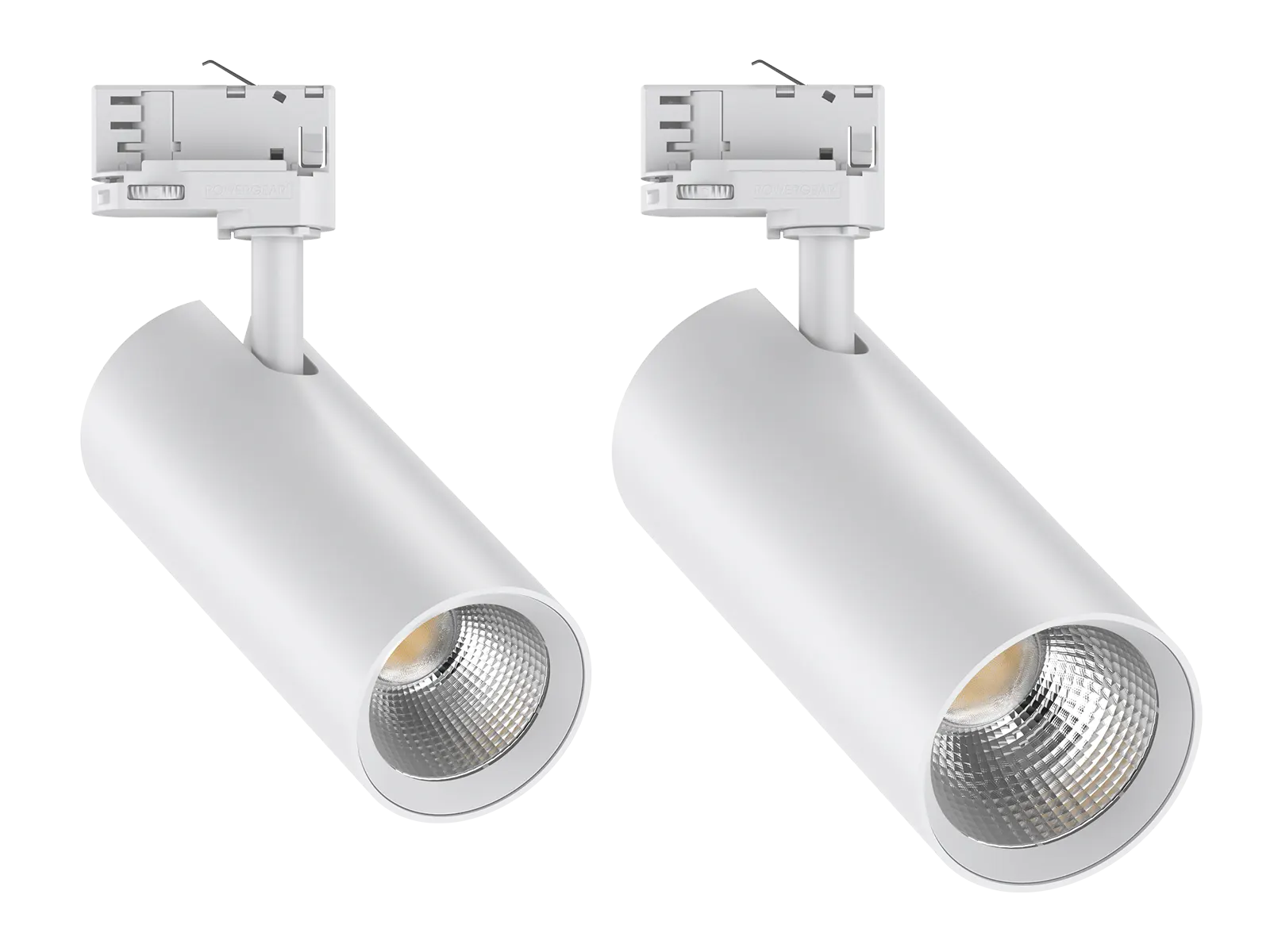

VRL-TL160

VRL-TL160 je svítidlo z profesionální produktové řady UPSHINE, vybrané pro katalog Veralight podle technických možností a použití v reálných projektech. Je vhodné pro přesné směrové nasvícení sortimentu, výloh, stěn a centrálních expozic v prodejnách, showroomech a hotelových interiérech.

Produktový list uvádí varianty provedení, světelné parametry, rozměry a montážní možnosti. Díky tomu lze řešení přesně sladit s charakterem prostoru, výškou instalace i požadovanou atmosférou.

Teplota světla: 3000K/4000K/5700K
Podání barev: CRI 90
Krytí: IP20
Optika: 45°/60°
Výkon: 15W

Potřebujete ověřit vhodnou konfiguraci? Připravíme doporučení svítidla, počtu kusů i způsobu řízení pro konkrétní prostor.

Technické parametry

Údaje vycházejí z aktuálního produktového listu výrobce. Konkrétní konfiguraci, výkon, optiku a řízení vždy potvrzujeme pro vybranou variantu a projekt.

Kód			TL160-75-15W	TL160-88-25W
Rozměry (mm)			Ø75*231.6	Ø88*254
Příkon (W)			15W Max.(12W/8W optional)	25W Max.(20W/15W optional)
Jmenovité vstupní napětí			AC220-240V
Vstupní napětí			AC198-264V
Vstup LED modulu			-
Světelný zdroj			SMD
SDCM			<6
CCT(K)			1-CCT: 3000K/4000K/5700K \|\| 3-CCT:3000K+ 4000K+5700K
Volba CCT			ane
Světelný tok (lm) ±5% CRI90	1-CCT	bez stmívání	15W: 1370-1450lm 12W: 1080-1150lm 8W: 770-800lm	25W: 2200-2400lm 20W: 1800-2000lm 15W: 1430-1520lm
	3-CCT	bez stmívání	15W: 1370-1450lm 12W: 1080-1150lm 8W: 770-800lm	25W: 2400-2550lm 20W: 1980-2080lm 15W: 1500-1580lm
CRI			CRI90
Vyzařovací úhel(°)			45°/60°
UGR			-
LED driver			integrovaný, bez blikání
Možnost stmívání			ne
Senzor			ne
nouzové moduly			ne
Třída ochrany			Class I
Krytí IP			IP20
Mechanická odolnost IK			IK06
Povrchová úprava			bílá RAL9016 / černá RAL9005
Materiál optiky			hliník
Materiál těla			Plastic coated hliník
Životnost (h)			50,000h
Zkouška žhavou smyčkou(°C)			750°C
Provozní teplota(°C)			-20°C~35°C
Skladovací teplota(°C)			-20°C~65°C
Montáž			Track

Kód	Rozměry (mm)				Size(mm)	Hmotnost produktu (Kg)		Hmotnost balení	(Kg) Rozměr kartonu(cm) CTN	Qty/ CTN	20GP (pcs)	40HQ (pcs)
	A	B	C	D		Čistá hmotnost/ks	Hrubá hmotnost/ks	Čistá hmotnost/karton G.W/
TL160-75-15W	Ø75	231.6	180	70	Ø75*231.6	0.568	0.765	6.82 9.	76 4029.531	12	8736	20544
TL160-88-25W	Ø88	254	202.5	70	Ø88*254	0.816	1.058	9.708 13.	47 4631.535.5	12	6048	14700

Model	Rozměry (mm)		Siz (m	e Hmotnost balení(Kg) m) Čistá hmotnost/ks Hrubá hmotnost/karton		Inner B Size(m	ox Qty/ Inner m) Box	Qty/ CTN	Rozměr kartonu(cm)
	A	B			Hrubá hmotnost/karton
ACC-TL160-75-45°	Ø60.6	31.5	Ø60.6*	31.5 0.01063	1.19	14070	75 12	72	2315.517.5
ACC-TL160-75-60°	Ø60.6	31.5	Ø60.6*	31.5 0.01091	1.21	14070	75 12	72	2315.517.5
ACC-TL160-88-45°	Ø75.2	38.6	Ø75.2*	38.6 0.017	1.75	15085	95 12	72	27.516.521.5
ACC-TL160-88-60°	Ø75.2	38.6	Ø75.2*	38.6 0.01739	1.78	15085	95 12	72	27.516.521.5

Celkový příkon zátěže		15W Max.(12W/8W optional)	25W Max.(20W/15W optional)
Výstup	Jmenovitý výstupní proud	200mA/160mA/110mA	220mA/180mA/135mA
	Rozsah výstupního napětí	DC60-72V	DC80-120V
	Regulace linky	±5%
	Doba náběhu	≤0.5S
	Index blikání	5%(ne RISK)
	IEC-PST	<1
	CIE(SVM)	≤0.4
Vstup	Jmenovité vstupní napětí	220-240VAC
	Vstupní napětí	198-265VAC
	Frekvence	50/60Hz
	Jmenovitý vstupní proud	≤0.073A	≤0.12A
	Vstupní proud	≤0.085A	≤0.14A
	Účiník	0.9 @230V/15W	0.9 @230V/25W
	THD	<20% @230V
	Účinnost	≥88%
	Náběhový proud	8A/9us	23A/140us
	Příkon naprázdno	-
	Spotřeba v pohotovostním režimu	-
Ochrana	Ochrana proti zkratu	splňuje
	Ochrana proti přepětí	splňuje
	Ochrana proti přehřátí	splňuje
Bezpečnost a EMC	Zkušební napětí	I/P-FG:1.5KVac,<5mA 60S
	Izolační odpor	500VDC, ≥2M Ω
	Surge	IEC/EN61000-4-5 (L-N:1KV, L/N-PE:2KV)
	EMC emise	EN55015, EN61000-3-2
	EMC odolnost	EN61000-4-2,3,4,5,6,8,11; EN61547

Select corresponding adapter before Montáž
4-wires, 3-circuit
Wiring Diagram
4-wires, 3-circuit napájení Track napájení Track 1-phase, 3-circuit, 3-phase, 3-circuit, A B 230V AC, 230/400V AC, 16A, 3.7kVA 16A, 3x3.7kVA N-conductor l = max. 16A L1=L2=L3 : l = max. 16A napájení Track 3-phase, 3-circuit, C 230/400V AC, 16A, 11.1kVA N-conductor l = max. 16A
Postup instalace
Upozornění 1. Před instalací vypněte napájení. 2. Napájení zapněte až po dokončení instalace a kontrole obvodu. vypněte 3. Instalaci a údržbu smí provádět pouze kvalifikovaný elektrikář. Napájení napájení
How to install ?
4-wires, 3-circuit Select preferred colour temperature for Produkt in CCT change function only 2 Select preferred Napájení 1 3 Adjust the circuit přepínač HOTOVO

Produkt pochází z dodavatelského katalogu UPSHINE. Technické podklady a soubory ke stažení se mohou aktualizovat na původní produktové stránce.

Otevřít původní stránku

VRL-TL160

UPSHINE list

HTML extrakce originálního UPSHINE produktového listu: texty, tabulky a vizuální náhledy jednotlivých stran.

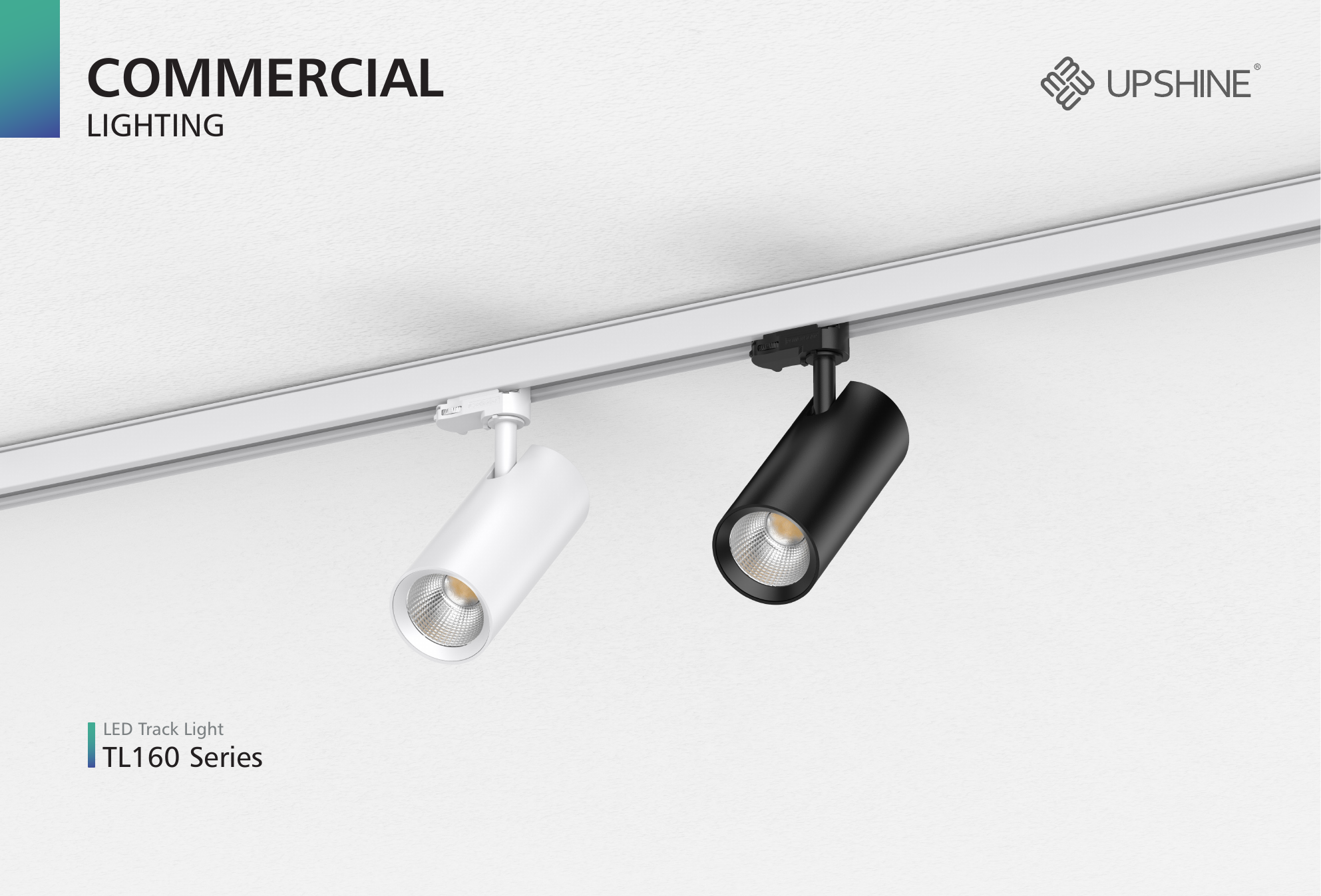

Strana 1

Cover / Product overview

COMMERCIAL LIGHTING LED Track Light TL160 Series

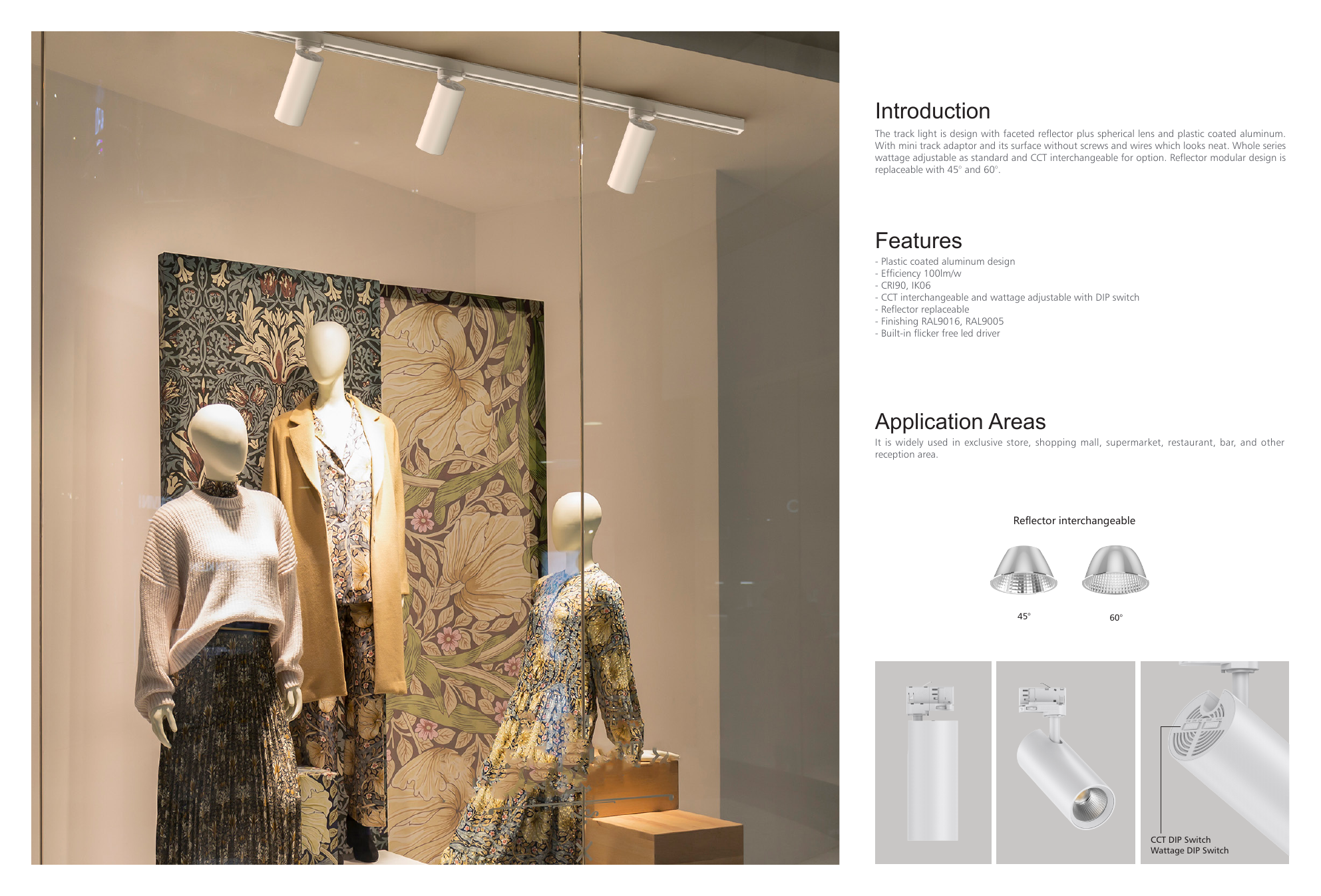

Strana 2

Page 2

Introduction

The track light is design with faceted reflector plus spherical lens and plastic coated alu minum.

With mini track adaptor and its surface without screws and wires which looks neat. Whole series wattage adjustable as standard and CCT interchangeable for option. Reflector modular design is

replaceable with 45° and 60°.

Features

Plastic coated aluminum design
Efficiency 100lm/w
CRI90, IK06
CCT interchangeable and wattage adjustable with DIP switch
Reflector replaceable
Finishing RAL9016, RAL9005
Built-in flicker free led driver

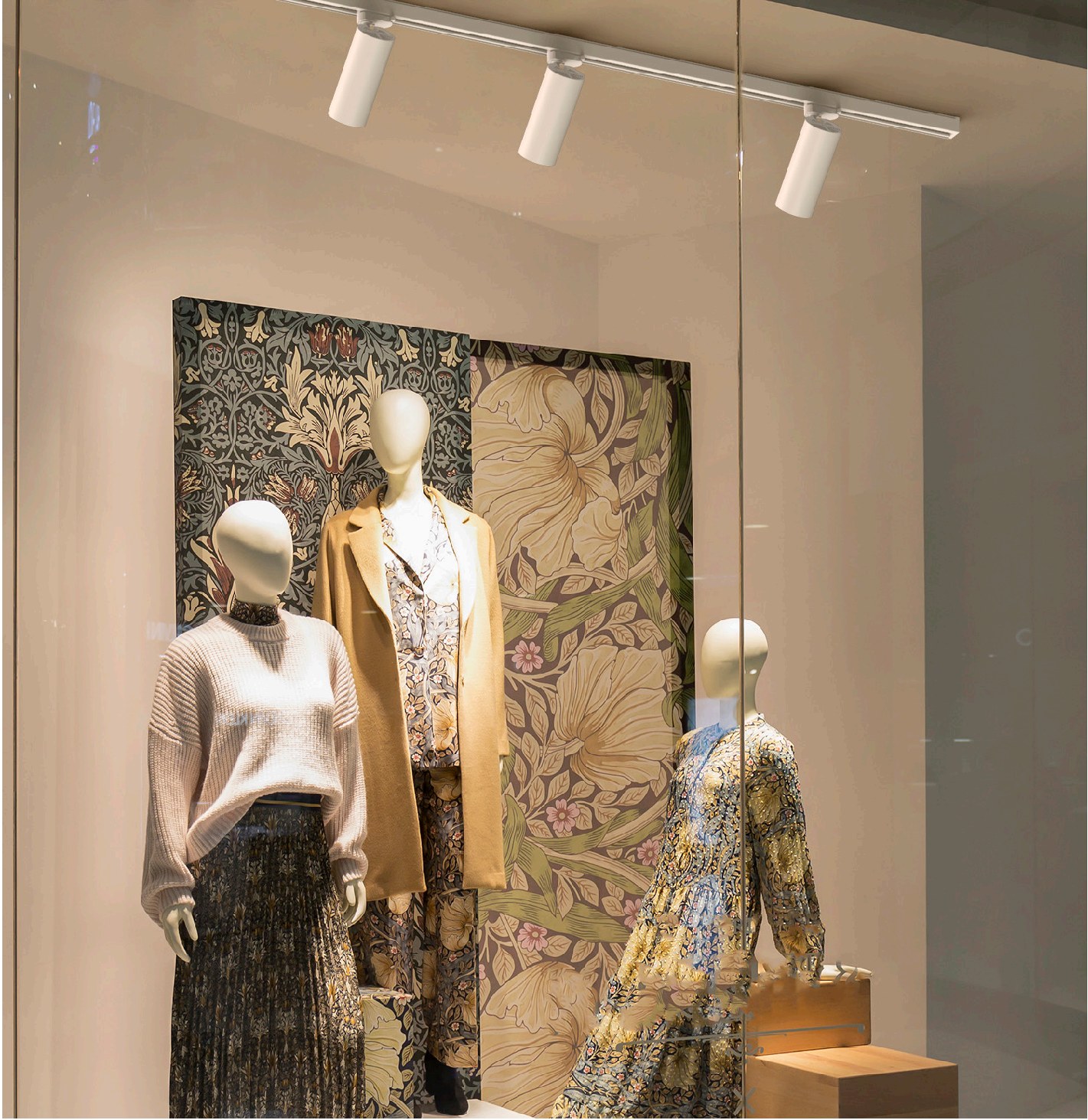

Application Areas It is widely used in exclusive store, shopping mall, supermarket, restaurant, bar, and other reception area.

Reflector interchangeable

CCT DIP Switch Wattage DIP Switch

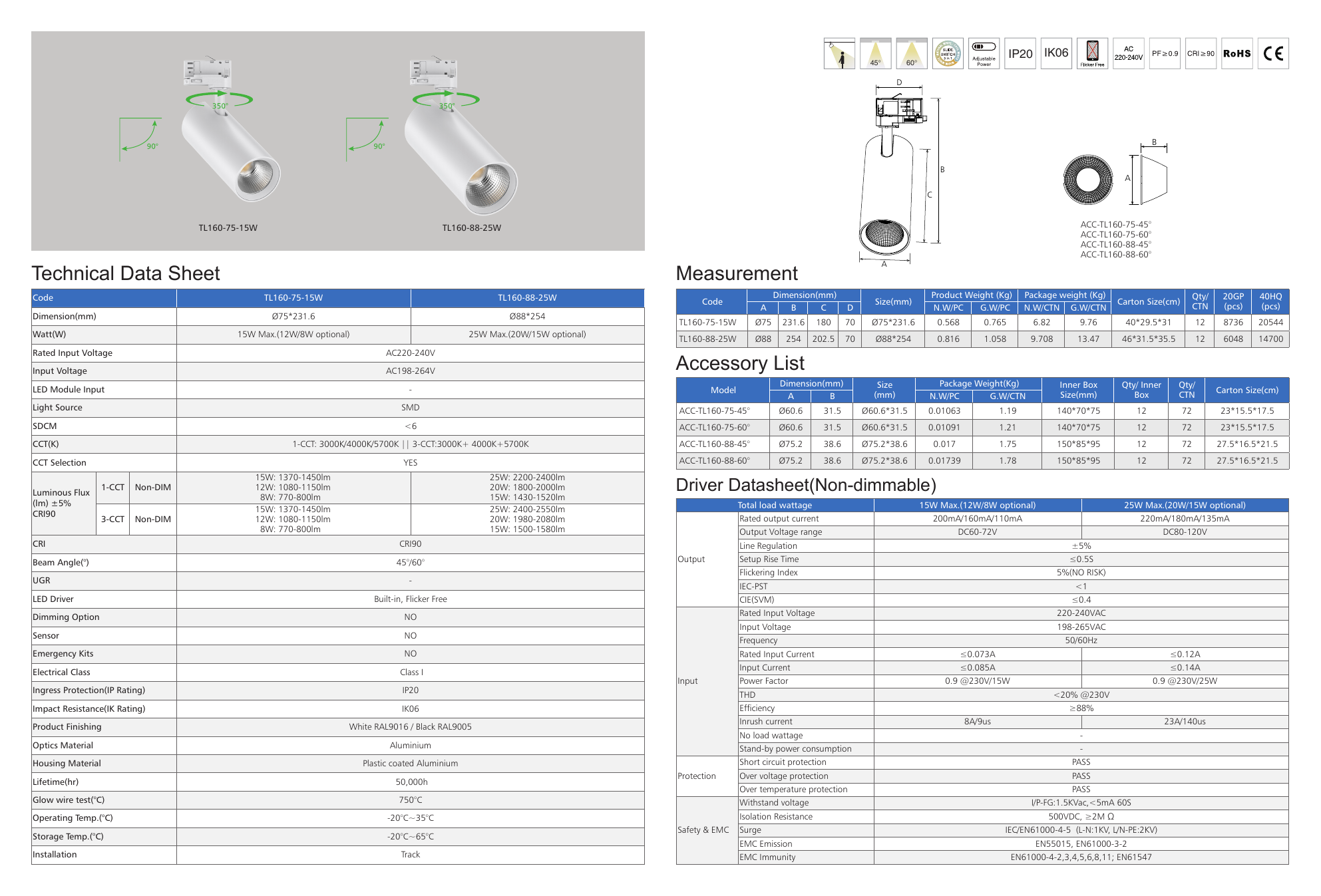

Strana 3

Measurement / Technical data

IP20 IK06

TL160-75-15W TL160-88-25W ACC-TL160-75-45° ACC-TL160-75-60° ACC-TL160-88-45° ACC-TL160-88-60°

Technical Data Sheet Measurement Code TL160-75-15W TL160-88-25W Dimension(mm) Product Weight (Kg) Package weight (Kg) Qty/ 20GP 40HQ

Code Size(mm) Carton Size(cm) A B C D N.W/PC G.W/PC N.W/CTN G.W/CTN CTN (pcs) (pcs) Dimension(mm) Ø75*231.6 Ø88*254 TL160-75-15W Ø75 231.6 180 70 Ø75*231.6 0.568 0.765 6.82 9.76 40*29.5*31 12 8736 20544

Watt(W) 15W Max.(12W/8W optional) 25W Max.(20W/15W optional) TL160-88-25W Ø88 254 202.5 70 Ø88*254 0.816 1.058 9.708 13.47 46*31.5*35.5 12 6048 14700

Rated Input Voltage AC220-240V Accessory List Input Voltage AC198-264V Dimension(mm) Size Package Weight(Kg) Inner Box Qty/ Inner Qty/

LED Module Input - Model Carton Size(cm) A B (mm) N.W/PC G.W/CTN Size(mm) Box CTN Light Source SMD ACC-TL160-75-45° Ø60.6 31.5 Ø60.6*31.5 0.01063 1.19 140*70*75 12 72 23*15.5*17.5

SDCM <6 ACC-TL160-75-60° Ø60.6 31.5 Ø60.6*31.5 0.01091 1.21 140*70*75 12 72 23*15.5*17.5 CCT(K) 1-CCT: 3000K/4000K/5700K || 3-CCT:3000K+ 4000K+5700K ACC-TL160-88-45° Ø75.2 38.6 Ø75.2*38.6 0.017 1.75 150*85*95 12 72 27.5*16.5*21.5

CCT Selection YES ACC-TL160-88-60° Ø75.2 38.6 Ø75.2*38.6 0.01739 1.78 150*85*95 12 72 27.5*16.5*21.5 15W: 1370-1450lm 25W: 2200-2400lm

Driver Datasheet(Non-dimmable) 1-CCT Non-DIM 12W: 1080-1150lm 20W: 1800-2000lm Luminous Flux 8W: 770-800lm 15W: 1430-1520lm

(lm) ±5% Total load wattage 15W Max.(12W/8W optional) 25W Max.(20W/15W optional) 15W: 1370-1450lm 25W: 2400-2550lm CRI90 3-CCT Non-DIM 12W: 1080-1150lm 20W: 1980-2080lm Rated output current 200mA/160mA/110mA 220mA/180mA/135mA

8W: 770-800lm 15W: 1500-1580lm Output Voltage range DC60-72V DC80-120V CRI CRI90 Line Regulation ±5% Beam Angle(°) 45°/60° Output Setup Rise Time ≤0.5S

Flickering Index 5%(NO RISK) UGR -IEC-PST <1 LED Driver Built-in, Flicker Free CIE(SVM) ≤0.4 Rated Input Voltage 220-240VAC

Dimming Option NO Input Voltage 198-265VAC Sensor NO Frequency 50/60Hz Emergency Kits NO Rated Input Current ≤0.073A ≤0.12A

Input Current ≤0.085A ≤0.14A Electrical Class Class I Input Power Factor 0.9 @230V/15W 0.9 @230V/25W Ingress Protection(IP Rating) IP20

THD <20% @230V Impact Resistance(IK Rating) IK06 Efficiency ≥88% Inrush current 8A/9us 23A/140us Product Finishing White RAL9016 / Black RAL9005

No load wattage -Optics Material Aluminium Stand-by power consumption -Housing Material Plastic coated Aluminium Short circuit protection PASS

Protection Over voltage protection PASS Lifetime(hr) 50,000h Over temperature protection PASS Glow wire test(°C) 750°C Withstand voltage I/P-FG:1.5KVac,<5mA 60S

Operating Temp.(°C) -20°C~35°C Isolation Resistance 500VDC, ≥2M Ω Safety & EMC Surge IEC/EN61000-4-5 (L-N:1KV, L/N-PE:2KV)

Storage Temp.(°C) -20°C~65°C EMC Emission EN55015, EN61000-3-2 Installation Track EMC Immunity EN61000-4-2,3,4,5,6,8,11; EN61547

Code			TL160-75-15W	TL160-88-25W
Dimension(mm)			Ø75*231.6	Ø88*254
Watt(W)			15W Max.(12W/8W optional)	25W Max.(20W/15W optional)
Rated Input Voltage			AC220-240V
Input Voltage			AC198-264V
LED Module Input			-
Light Source			SMD
SDCM			<6
CCT(K)			1-CCT: 3000K/4000K/5700K \|\| 3-CCT:3000K+ 4000K+5700K
CCT Selection			YES
Luminous Flux (lm) ±5% CRI90	1-CCT	Non-DIM	15W: 1370-1450lm 12W: 1080-1150lm 8W: 770-800lm	25W: 2200-2400lm 20W: 1800-2000lm 15W: 1430-1520lm
	3-CCT	Non-DIM	15W: 1370-1450lm 12W: 1080-1150lm 8W: 770-800lm	25W: 2400-2550lm 20W: 1980-2080lm 15W: 1500-1580lm
CRI			CRI90
Beam Angle(°)			45°/60°
UGR			-
LED Driver			Built-in, Flicker Free
Dimming Option			NO
Sensor			NO
Emergency Kits			NO
Electrical Class			Class I
Ingress Protection(IP Rating)			IP20
Impact Resistance(IK Rating)			IK06
Product Finishing			White RAL9016 / Black RAL9005
Optics Material			Aluminium
Housing Material			Plastic coated Aluminium
Lifetime(hr)			50,000h
Glow wire test(°C)			750°C
Operating Temp.(°C)			-20°C~35°C
Storage Temp.(°C)			-20°C~65°C
Installation			Track

Code	Dimension(mm)				Size(mm)	Product Weight (Kg)		Package weight	(Kg) Carton Size(cm) CTN	Qty/ CTN	20GP (pcs)	40HQ (pcs)
	A	B	C	D		N.W/PC	G.W/PC	N.W/CTN G.W/
TL160-75-15W	Ø75	231.6	180	70	Ø75*231.6	0.568	0.765	6.82 9.	76 4029.531	12	8736	20544
TL160-88-25W	Ø88	254	202.5	70	Ø88*254	0.816	1.058	9.708 13.	47 4631.535.5	12	6048	14700

Model	Dimension(mm)		Siz (m	e Package Weight(Kg) m) N.W/PC G.W/CTN		Inner B Size(m	ox Qty/ Inner m) Box	Qty/ CTN	Carton Size(cm)
	A	B			G.W/CTN
ACC-TL160-75-45°	Ø60.6	31.5	Ø60.6*	31.5 0.01063	1.19	14070	75 12	72	2315.517.5
ACC-TL160-75-60°	Ø60.6	31.5	Ø60.6*	31.5 0.01091	1.21	14070	75 12	72	2315.517.5
ACC-TL160-88-45°	Ø75.2	38.6	Ø75.2*	38.6 0.017	1.75	15085	95 12	72	27.516.521.5
ACC-TL160-88-60°	Ø75.2	38.6	Ø75.2*	38.6 0.01739	1.78	15085	95 12	72	27.516.521.5

Total load wattage		15W Max.(12W/8W optional)	25W Max.(20W/15W optional)
Output	Rated output current	200mA/160mA/110mA	220mA/180mA/135mA
	Output Voltage range	DC60-72V	DC80-120V
	Line Regulation	±5%
	Setup Rise Time	≤0.5S
	Flickering Index	5%(NO RISK)
	IEC-PST	<1
	CIE(SVM)	≤0.4
Input	Rated Input Voltage	220-240VAC
	Input Voltage	198-265VAC
	Frequency	50/60Hz
	Rated Input Current	≤0.073A	≤0.12A
	Input Current	≤0.085A	≤0.14A
	Power Factor	0.9 @230V/15W	0.9 @230V/25W
	THD	<20% @230V
	Efficiency	≥88%
	Inrush current	8A/9us	23A/140us
	No load wattage	-
	Stand-by power consumption	-
Protection	Short circuit protection	PASS
	Over voltage protection	PASS
	Over temperature protection	PASS
Safety & EMC	Withstand voltage	I/P-FG:1.5KVac,<5mA 60S
	Isolation Resistance	500VDC, ≥2M Ω
	Surge	IEC/EN61000-4-5 (L-N:1KV, L/N-PE:2KV)
	EMC Emission	EN55015, EN61000-3-2
	EMC Immunity	EN61000-4-2,3,4,5,6,8,11; EN61547

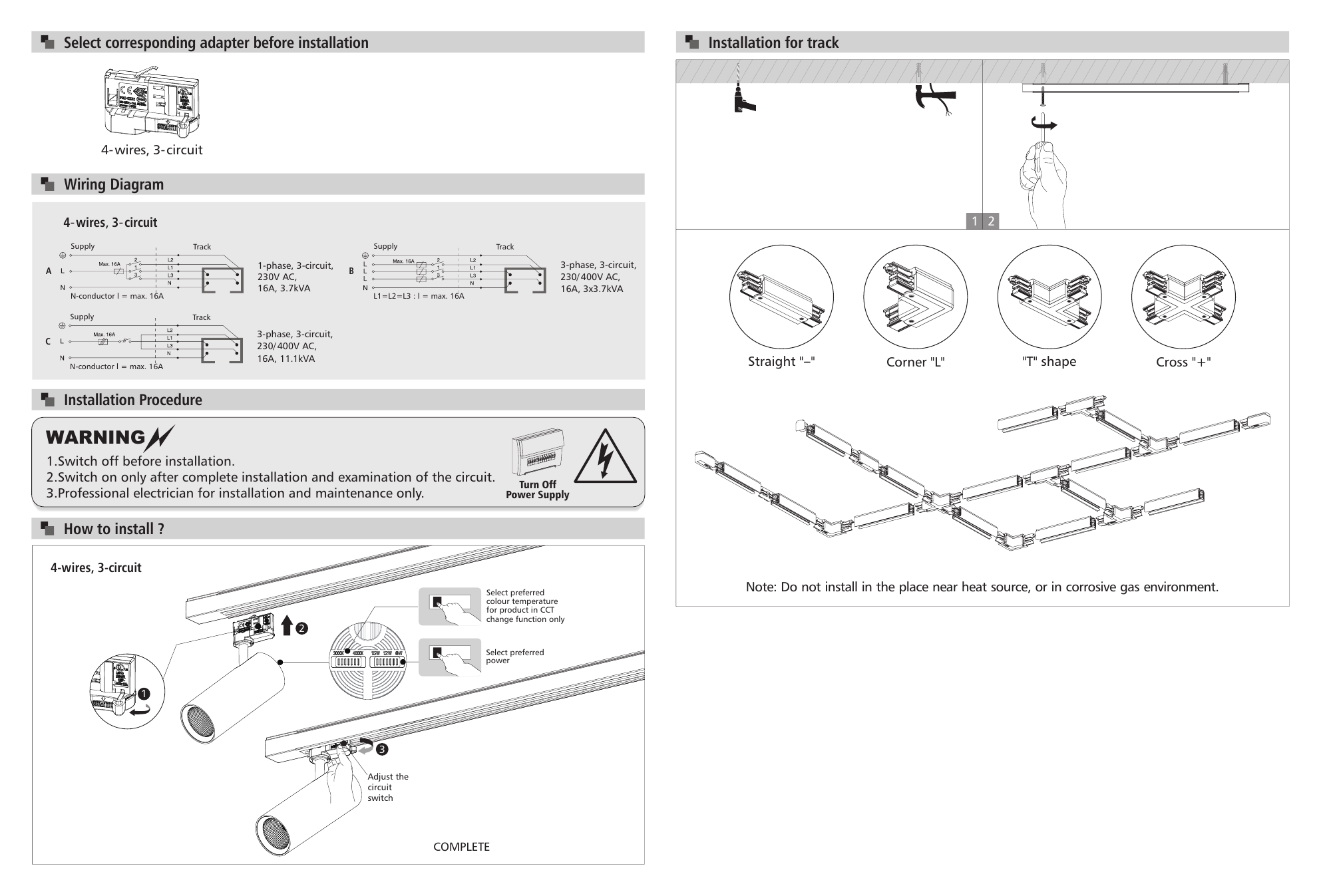

Strana 4

Installation / Wiring

Select corresponding adapter before installation Installation for track 4- wires, 3- circuit Wiring Diagram 4- wires, 3- circuit 1 2

Supply Track Supply Track 1-phase, 3-circuit, 3-phase, 3-circuit, A B 230V AC, 230/ 400V AC, 16A, 3.7kVA 16A, 3x3.7kVA N-conductor l = max. 16A L1=L2=L3 : l = max. 16A

Supply Track 3-phase, 3-circuit,

230/ 400V AC, 16A, 11.1kVA Straight "--" Corner "L" "T" shape Cross "+" N-conductor l = max. 16A Installation Procedure WARNING

1.Switch off before installation.

2.Switch on only after complete installation and examination of the circuit.

Turn Off 3.Professional electrician for installation and maintenance only. Power Supply How to install ?

4-wires, 3-circuit Note: Do not install in the place near heat source, or in corrosive gas environment.

Select preferred colour temperature for product in CCT change function only

Select preferred power

Adjust the circuit switch COMPLETE

Select corresponding adapter before installation
4-wires, 3-circuit
Wiring Diagram
4-wires, 3-circuit Supply Track Supply Track 1-phase, 3-circuit, 3-phase, 3-circuit, A B 230V AC, 230/400V AC, 16A, 3.7kVA 16A, 3x3.7kVA N-conductor l = max. 16A L1=L2=L3 : l = max. 16A Supply Track 3-phase, 3-circuit, C 230/400V AC, 16A, 11.1kVA N-conductor l = max. 16A
Installation Procedure
WARNING 1.Switch off before installation. 2.Switch on only after complete installation and examination of the circuit. Turn Off 3.Professional electrician for installation and maintenance only. Power Supply
How to install ?
4-wires, 3-circuit Select preferred colour temperature for product in CCT change function only 2 Select preferred power 1 3 Adjust the circuit switch COMPLETE

VRL-TL160

Veralight list

Textová verze originálního listu převedená do češtiny. Obrázky a technické kresby zůstávají jako vizuální podklady z originálu.

Strana 1

Úvodní stránka

COMMERCIAL osvětlení LED Track Light TL160 Series

Strana 2

Úvod

replaceable with 45° and 60°.

Vlastnosti

Plastic coated aluminum design
Účinnost 100lm/w
CRI90, IK06
CCT interchangeable and wattage adjustable with DIP přepínač
Reflector replaceable
Finishing RAL9016, RAL9005
integrovaný bez blikání LED driver

Oblasti použití It is widely used in exclusive store, shopping mall, supermarket, restaurant, bar, and other reception area.

Reflector interchangeable

CCT DIP přepínač Wattage DIP přepínač

Strana 3

Rozměry a technická data

Kód			TL160-75-15W	TL160-88-25W
Rozměry (mm)			Ø75*231.6	Ø88*254
Příkon (W)			15W Max.(12W/8W optional)	25W Max.(20W/15W optional)
Jmenovité vstupní napětí			AC220-240V
Vstupní napětí			AC198-264V
Vstup LED modulu			-
Světelný zdroj			SMD
SDCM			<6
CCT(K)			1-CCT: 3000K/4000K/5700K \|\| 3-CCT:3000K+ 4000K+5700K
Volba CCT			ane
Světelný tok (lm) ±5% CRI90	1-CCT	bez stmívání	15W: 1370-1450lm 12W: 1080-1150lm 8W: 770-800lm	25W: 2200-2400lm 20W: 1800-2000lm 15W: 1430-1520lm
	3-CCT	bez stmívání	15W: 1370-1450lm 12W: 1080-1150lm 8W: 770-800lm	25W: 2400-2550lm 20W: 1980-2080lm 15W: 1500-1580lm
CRI			CRI90
Vyzařovací úhel(°)			45°/60°
UGR			-
LED driver			integrovaný, bez blikání
Možnost stmívání			ne
Senzor			ne
nouzové moduly			ne
Třída ochrany			Class I
Krytí IP			IP20
Mechanická odolnost IK			IK06
Povrchová úprava			bílá RAL9016 / černá RAL9005
Materiál optiky			hliník
Materiál těla			Plastic coated hliník
Životnost (h)			50,000h
Zkouška žhavou smyčkou(°C)			750°C
Provozní teplota(°C)			-20°C~35°C
Skladovací teplota(°C)			-20°C~65°C
Montáž			Track

Kód	Rozměry (mm)				Size(mm)	Hmotnost produktu (Kg)		Hmotnost balení	(Kg) Rozměr kartonu(cm) CTN	Qty/ CTN	20GP (pcs)	40HQ (pcs)
	A	B	C	D		Čistá hmotnost/ks	Hrubá hmotnost/ks	Čistá hmotnost/karton G.W/
TL160-75-15W	Ø75	231.6	180	70	Ø75*231.6	0.568	0.765	6.82 9.	76 4029.531	12	8736	20544
TL160-88-25W	Ø88	254	202.5	70	Ø88*254	0.816	1.058	9.708 13.	47 4631.535.5	12	6048	14700

Model	Rozměry (mm)		Siz (m	e Hmotnost balení(Kg) m) Čistá hmotnost/ks Hrubá hmotnost/karton		Inner B Size(m	ox Qty/ Inner m) Box	Qty/ CTN	Rozměr kartonu(cm)
	A	B			Hrubá hmotnost/karton
ACC-TL160-75-45°	Ø60.6	31.5	Ø60.6*	31.5 0.01063	1.19	14070	75 12	72	2315.517.5
ACC-TL160-75-60°	Ø60.6	31.5	Ø60.6*	31.5 0.01091	1.21	14070	75 12	72	2315.517.5
ACC-TL160-88-45°	Ø75.2	38.6	Ø75.2*	38.6 0.017	1.75	15085	95 12	72	27.516.521.5
ACC-TL160-88-60°	Ø75.2	38.6	Ø75.2*	38.6 0.01739	1.78	15085	95 12	72	27.516.521.5

Celkový příkon zátěže		15W Max.(12W/8W optional)	25W Max.(20W/15W optional)
Výstup	Jmenovitý výstupní proud	200mA/160mA/110mA	220mA/180mA/135mA
	Rozsah výstupního napětí	DC60-72V	DC80-120V
	Regulace linky	±5%
	Doba náběhu	≤0.5S
	Index blikání	5%(ne RISK)
	IEC-PST	<1
	CIE(SVM)	≤0.4
Vstup	Jmenovité vstupní napětí	220-240VAC
	Vstupní napětí	198-265VAC
	Frekvence	50/60Hz
	Jmenovitý vstupní proud	≤0.073A	≤0.12A
	Vstupní proud	≤0.085A	≤0.14A
	Účiník	0.9 @230V/15W	0.9 @230V/25W
	THD	<20% @230V
	Účinnost	≥88%
	Náběhový proud	8A/9us	23A/140us
	Příkon naprázdno	-
	Spotřeba v pohotovostním režimu	-
Ochrana	Ochrana proti zkratu	splňuje
	Ochrana proti přepětí	splňuje
	Ochrana proti přehřátí	splňuje
Bezpečnost a EMC	Zkušební napětí	I/P-FG:1.5KVac,<5mA 60S
	Izolační odpor	500VDC, ≥2M Ω
	Surge	IEC/EN61000-4-5 (L-N:1KV, L/N-PE:2KV)
	EMC emise	EN55015, EN61000-3-2
	EMC odolnost	EN61000-4-2,3,4,5,6,8,11; EN61547

Strana 4

Instalace / zapojení

Select corresponding adapter before Montáž Montáž for track 4- wires, 3- circuit Wiring Diagram 4- wires, 3- circuit 1 2

napájení Track napájení Track 1-phase, 3-circuit, 3-phase, 3-circuit, A B 230V AC, 230/ 400V AC, 16A, 3.7kVA 16A, 3x3.7kVA N-conductor l = max. 16A L1=L2=L3 : l = max. 16A

napájení Track 3-phase, 3-circuit,

230/ 400V AC, 16A, 11.1kVA Straight "--" Corner "L" "T" shape Cross "+" N-conductor l = max. 16A Postup instalace Upozornění

1. Před instalací vypněte napájení.

2. Napájení zapněte až po dokončení instalace a kontrole obvodu.

vypněte 3. Instalaci a údržbu smí provádět pouze kvalifikovaný elektrikář. Napájení napájení How to install ?

4-wires, 3-circuit nete: Do net install in the place near heat source, or in corrosive gas environment.

Select preferred colour temperature for Produkt in CCT change function only

Select preferred Napájení

Adjust the circuit přepínač HOTOVO

Select corresponding adapter before Montáž
4-wires, 3-circuit
Wiring Diagram
4-wires, 3-circuit napájení Track napájení Track 1-phase, 3-circuit, 3-phase, 3-circuit, A B 230V AC, 230/400V AC, 16A, 3.7kVA 16A, 3x3.7kVA N-conductor l = max. 16A L1=L2=L3 : l = max. 16A napájení Track 3-phase, 3-circuit, C 230/400V AC, 16A, 11.1kVA N-conductor l = max. 16A
Postup instalace
Upozornění 1. Před instalací vypněte napájení. 2. Napájení zapněte až po dokončení instalace a kontrole obvodu. vypněte 3. Instalaci a údržbu smí provádět pouze kvalifikovaný elektrikář. Napájení napájení
How to install ?
4-wires, 3-circuit Select preferred colour temperature for Produkt in CCT change function only 2 Select preferred Napájení 1 3 Adjust the circuit přepínač HOTOVO

Katalog

Další produkty

Zobrazit celý katalog

VRL-TL160

Cena na dotaz

VRL-TL160

Technické parametry

UPSHINE list

Cover / Product overview

Page 2

Measurement / Technical data

Installation / Wiring

Veralight list

Úvodní stránka

Strana 2

Rozměry a technická data

Instalace / zapojení

Další produkty

LED Track svítidlo, 16W, 4000K, CRI93 vyzařovací úhel 36°

Tracklightové svítidlo, 30W, 3000K, 36°

Montážní klip pro přisazení DB128
