LED DOWN LIGHT CL113 NOITACIFICEPS
Downlighty
VRL-AL-191
Úsporné stropní LED svítidlo s rychlou montáží, širokým vyzařovacím úhlem a krytím IP44 pro běžné interiéry.
Cena na dotaz
Zvětšit
Downlighty
LED zápustné svítidlo 25W, otočné, výklopné, 175x175mm, černé CRI90
LED zápustné svítidlo 25W, otočné, výklopné, 175x175mm, černé CRI90
Cena na dotaz
Dokončit objednávku Stáhnout český listPopis
Parametry
Zdroj
upshlist
veralist
Profesionální řešení Veralight

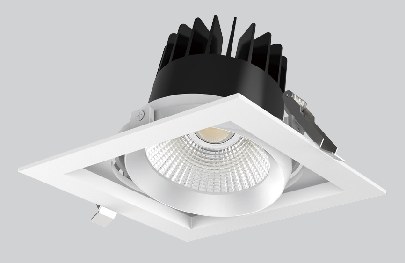

LED zápustné svítidlo 25W, otočné, výklopné, 175x175mm, černé CRI90
VRL-DL175B-25-A24-930-B je svítidlo z profesionální produktové řady UPSHINE, vybrané pro katalog Veralight podle technických možností a použití v reálných projektech. Je určené pro čisté, rovnoměrné základní osvětlení prodejen, kanceláří, chodeb a dalších komerčních interiérů.
Produktový list uvádí varianty provedení, světelné parametry, rozměry a montážní možnosti. Díky tomu lze řešení přesně sladit s charakterem prostoru, výškou instalace i požadovanou atmosférou.
- Teplota světla: 2700K/3000K/4000K/5000K
- Podání barev: CRI 80
- Krytí: IP20
- Optika: 15°/24°/36°
- Výkon: 25W
Potřebujete ověřit vhodnou konfiguraci? Připravíme doporučení svítidla, počtu kusů i způsobu řízení pro konkrétní prostor.
Technické parametry
Údaje vycházejí z aktuálního produktového listu výrobce. Konkrétní konfiguraci, výkon, optiku a řízení vždy potvrzujeme pro vybranou variantu a projekt.
| Model | Rozměry (mm) | Size(mm) | Hmotnost produktu (Kg) | Hmotnost balení (Kg) | Rozměr kartonu(cm) | Ks/karton | 20GP (pcs) | 40HQ (pcs | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | Čistá hmotnost/ks | Hrubá hmotnost/ks | Čistá hmotnost/karton | Hrubá hmotnost/karton | ||||||
| A | 175 | 11 | 0 106 1 | 47 | 175*175*110 | 0.83 | 19.92 | 1.05 | 20.5 | 63*42.5*41.5 | 18 | 4050 | 9720 |
| B | 180 | 11 | 0 106 1 | 47 | Ø180*110 | 0.79 | 18.96 | 0.93 | 18.3 | 57*38.5*41.5 | 18 | 5400 | 12960 |
| Model ne. | CL113A-6-25W | CL113A-6-35W | CL113B-6-25W | CL113B-6-35W | |
|---|---|---|---|---|---|
| Příkon (W) | 25W | 35W | 25W | 35W | |
| Rozměry (mm) | 175*175*110 | Ø180*110 | |||
| Montážní otvor (mm) | 150-160 | 150-160 | |||
| Jmenovité vstupní napětí (V) | AC230V | ||||
| Vstupní napětí (V) | AC220-240V | ||||
| LED | COB | ||||
| SDCM | <6 | ||||
| CCT(K) | 2700K / 3000K / 4000K / 5000K | ||||
| "Světelný tok (lm) ±5% | bez stmívání | 2500-2750 | 3450-3850 | 2500-2750 | 3450-3850 |
| stmívatelné | 2500-2700 | 3450-3800 | 2500-2700 | 3450-3800 | |
| CRI | ≥80 | ||||
| Vyzařovací úhel (°) | 15° / 24° / 36° | ||||
| LED driver | externí | ||||
| stmívatelné | Triac / DALI / 0-10V | ||||
| Ochrana Class | Class Ⅱ | ||||
| IP Rating | IP20 | ||||
| IK Rating | – | ||||
| Finishing color | bílá RAL 9016 | ||||
| Material | Aluminum | ||||
| Lifetime (hr) | 50,000h | ||||
| Zkouška žhavou smyčkou (°C) | – | ||||
| Provozní teplota(°C) | -20℃~40℃ | ||||
| Skladovací teplota(°C) | -20℃~65℃ | ||||
| Montáž | zápustná montáž | ||||
| Brand driver option | Philips, Tridonic, Meanwell |
| Napájení | 25W | 35W |
|---|---|---|
| Jmenovité vstupní napětí (V) | AC230V | |
| Frekvence | 50/60Hz | |
| Vstupní napětí | AC220-240V | |
| Účinnost | ≥85% | ≥85% |
| Celkový příkon zátěže | 25W±5% | 35W±5% |
| Účiník | 0.9 | |
| Jmenovitý vstupní proud | ≤0.13A | ≤0.18A |
| Full load Výstup voltage | DC28-40V | DC28-40V |
| Rated Výstup curent | 650mA | 850mA |
| Výstup current range | 650mA±5% | 850mA±5% |
| Napájení tolerance | ±5% | |
| Current Výstup tolerance | ±5% | |
| Ochrana proti zkratu | splňuje | |
| Ochrana proti přepětí | splňuje | |
| Ochrana proti přehřátí | splňuje | |
| THD | <20% @AC230V | |
| Surge | 1KV | |
| Zkušební napětí | AC3750V |
| Napájení | 25W | 35W |
|---|---|---|
| Jmenovité vstupní napětí (V) | AC230V | |
| Frekvence | 50Hz | |
| Vstupní napětí | AC200-240V | |
| Účinnost | ≥85% | ≥85% |
| Celkový příkon zátěže | 25W±5% | 35W±5% |
| Účiník | 0.9 | |
| Jmenovitý vstupní proud | ≤0.14A | ≤0.2A |
| Full load Výstup voltage | DC23-40V | DC23-40V |
| Rated Výstup curent | 600mA | 800mA |
| Výstup current range | 600mA±5% | 800mA±5% |
| Napájení tolerance | ±5% | |
| Current Výstup tolerance | ±5% | |
| Rozsah stmívání | 8%-100% | |
| Ochrana proti zkratu | splňuje | |
| Ochrana proti přepětí | splňuje | |
| Ochrana proti přehřátí | splňuje | |
| THD | <20% @AC230V | |
| Surge | L-N 1KV | |
| Zkušební napětí | AC3750V |
Produkt pochází z dodavatelského katalogu UPSHINE. Technické podklady a soubory ke stažení se mohou aktualizovat na původní produktové stránce.
Otevřít původní stránkuVRL-DL175B-25-A24-930-B
UPSHINE list
HTML extrakce originálního UPSHINE produktového listu: texty, tabulky a vizuální náhledy jednotlivých stran.

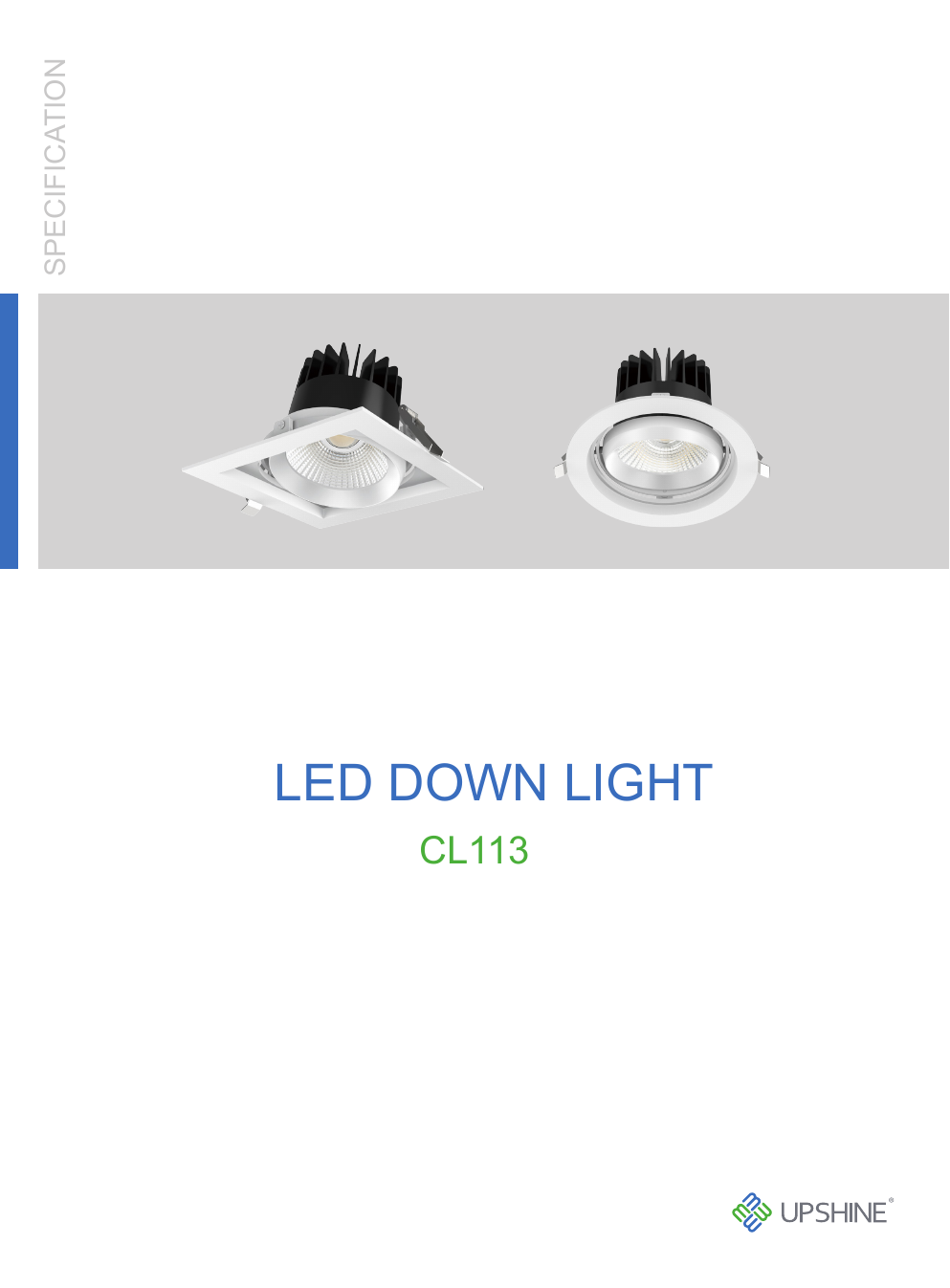

Strana 1
Cover / Product overview

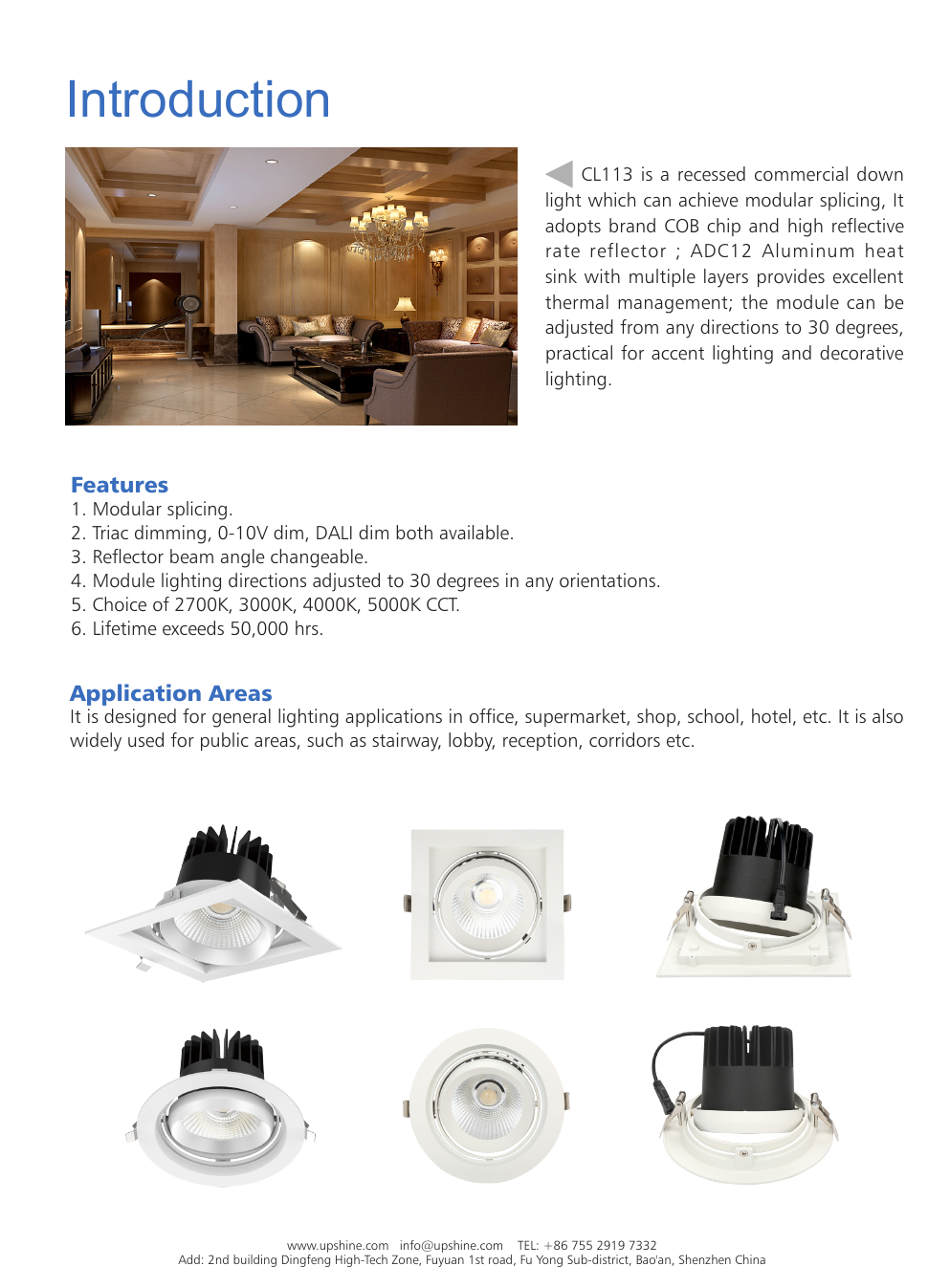

Strana 2
Page 2
Introduction
CL113 is a recessed commercial down light which can achieve modular splicing, It adopts brand COB chip and high reflective
rate reflector ; ADC12 Aluminum heat sink with multiple layers provides excellent thermal management; the module can be adjusted from any directions to 30 degrees,
practical for accent lighting and decorative lighting.
Features

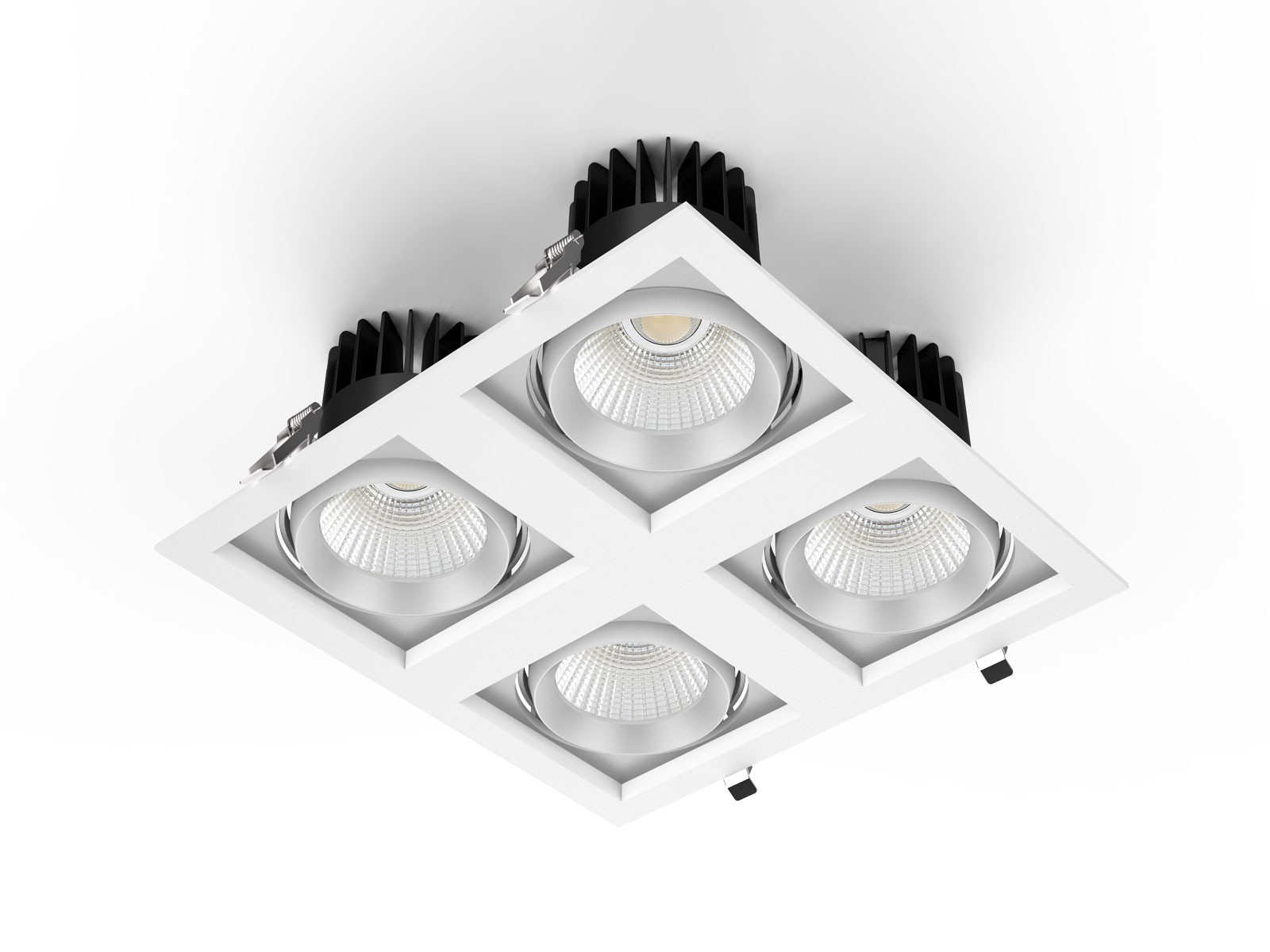

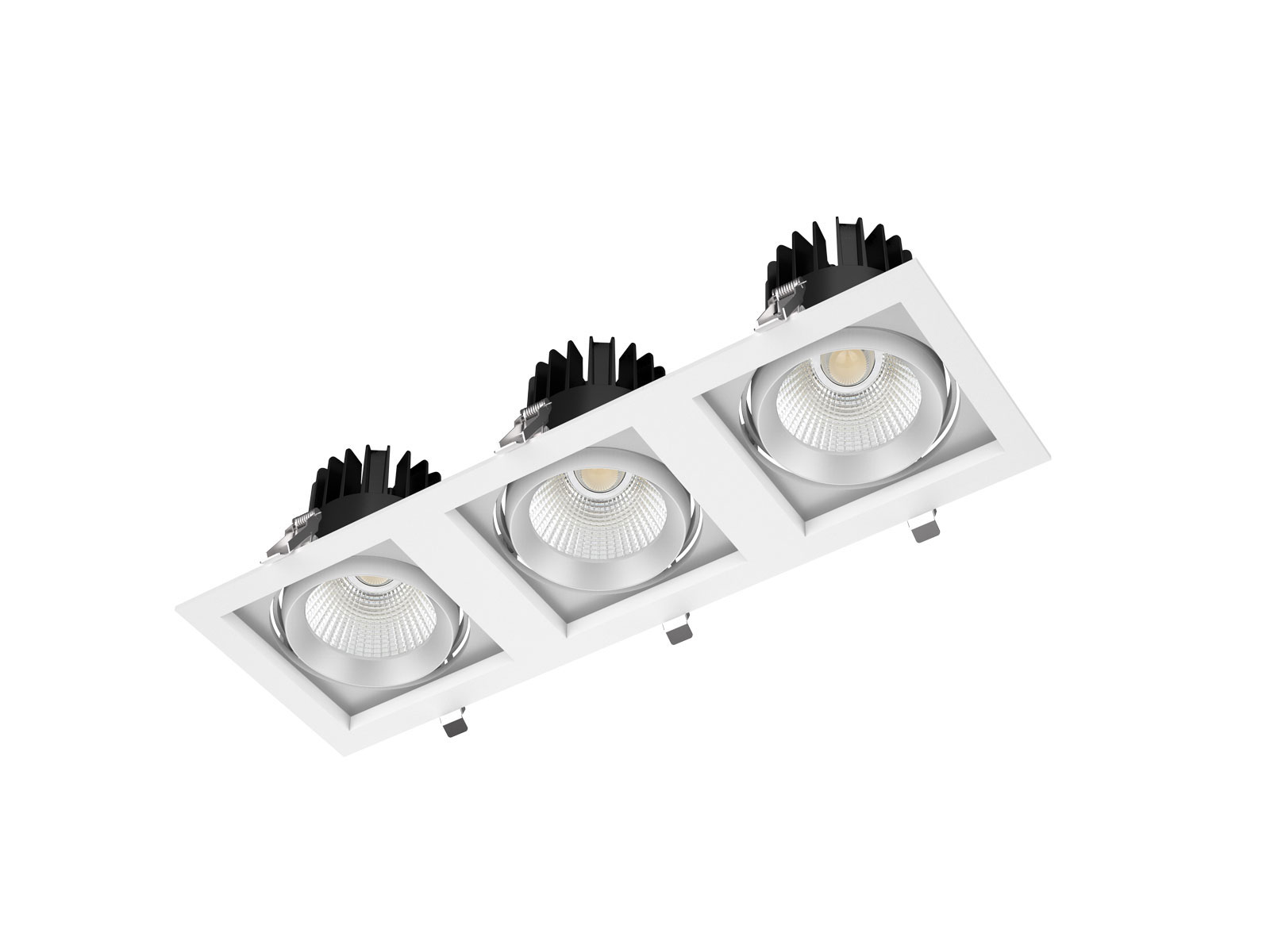

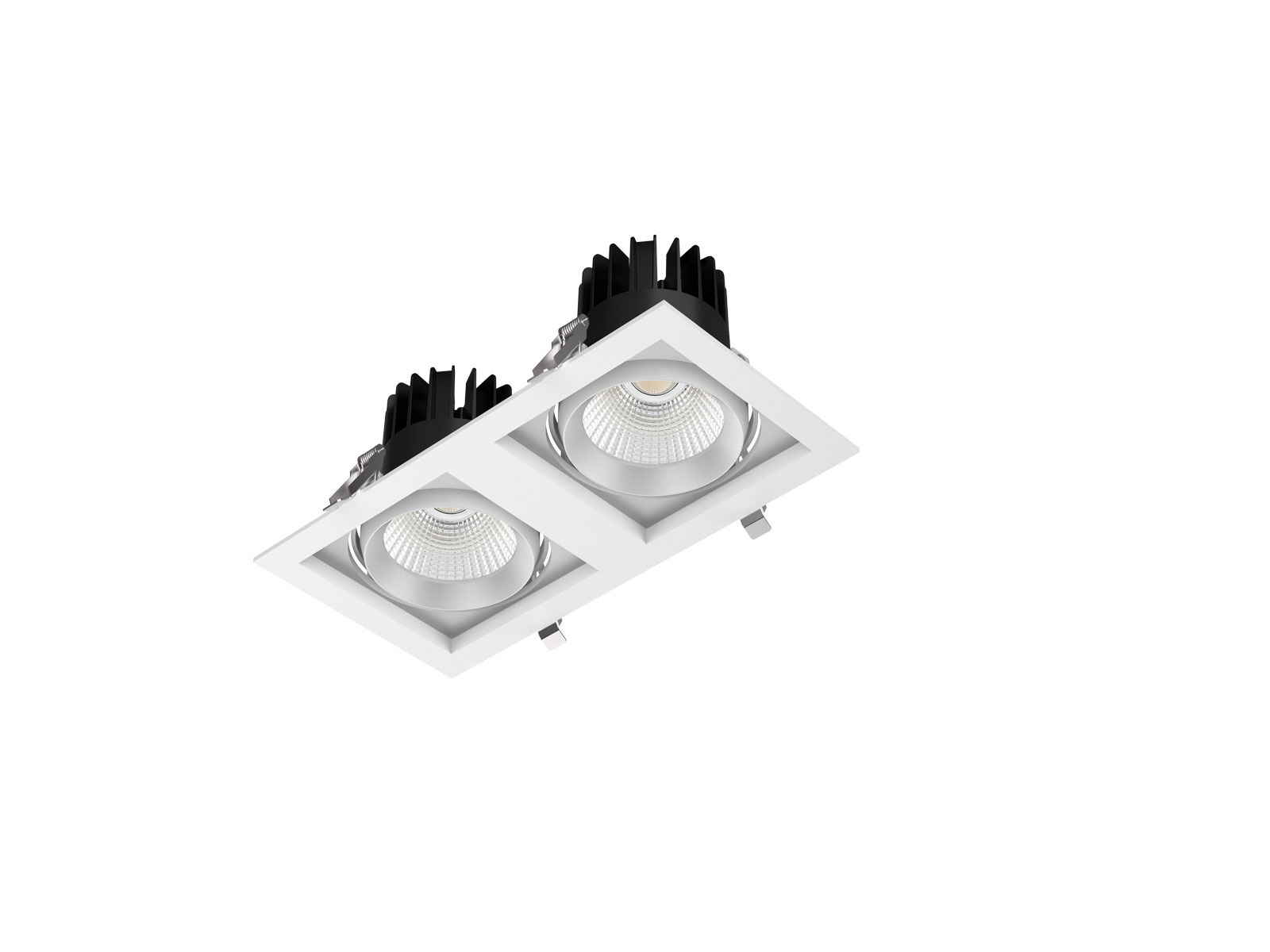

1. Modular splicing.
2. Triac dimming, 0-10V dim, DALI dim both available.
3. Reflector beam angle changeable.
4. Module lighting directions adjusted to 30 degrees in any orientations.
5. Choice of 2700K, 3000K, 4000K, 5000K CCT.
6. Lifetime exceeds 50,000 hrs.

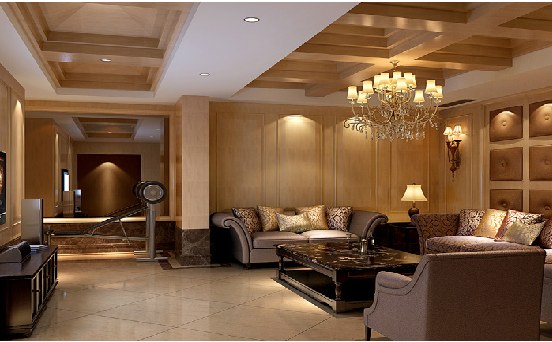

Application Areas It is designed for general lighting applications in office, supermarket, shop, school, hotel, etc. It is also
widely used for public areas, such as stairway, lobby, reception, corridors etc.
www.upshine.com info@upshine.com TEL: +86 755 2919 7332 Add: 2nd building Dingfeng High-Tech Zone, Fuyuan 1st road, Fu Yong Sub-district, Bao'an, Shenzhen China

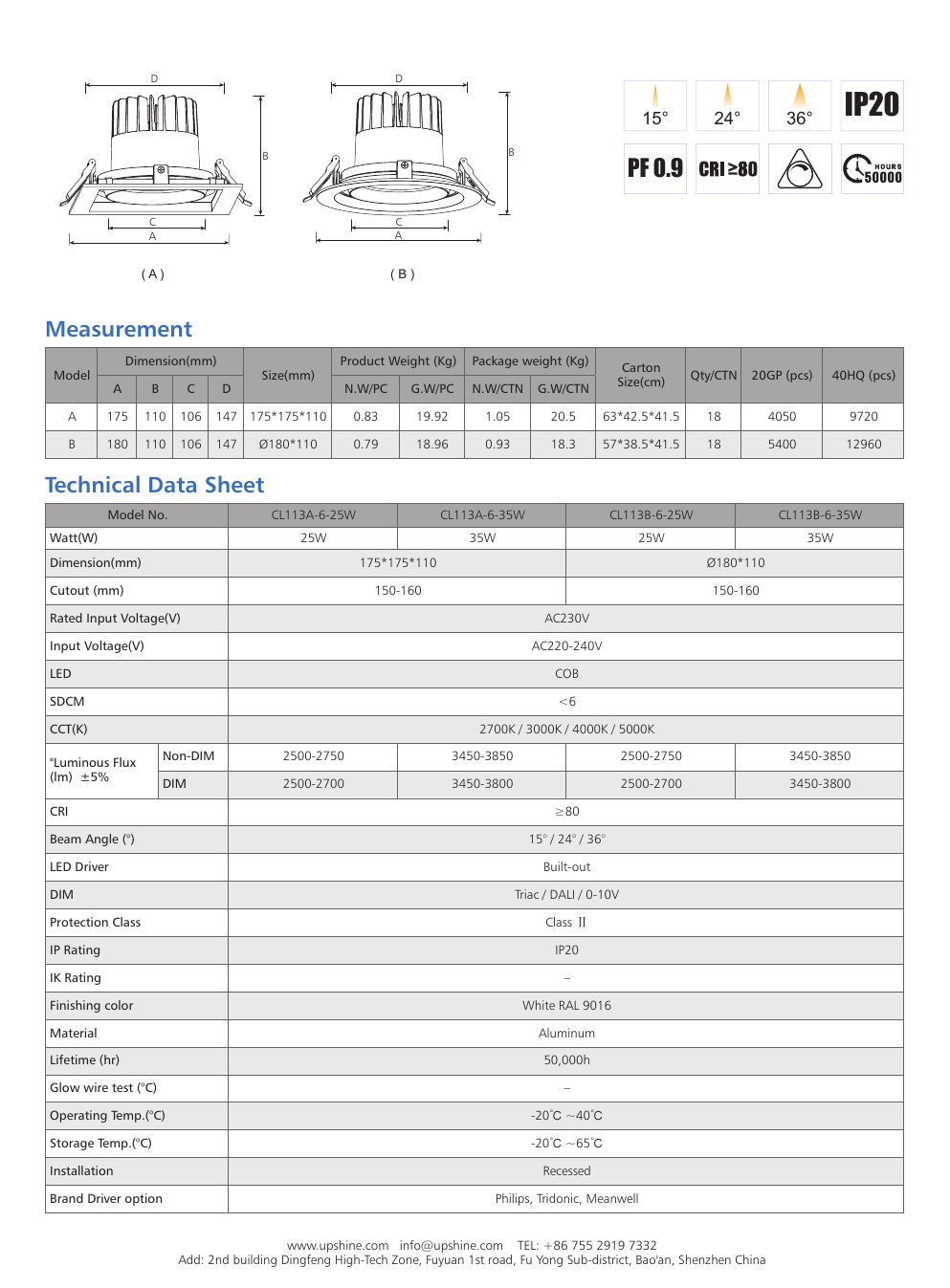

Strana 3
Driver datasheet
D D IP20
B B PF 0.9 C C A A ( A ) ( B )
Measurement
Dimension(mm) Product Weight (Kg) Package weight (Kg)
Carton
Model Size(mm) Qty/CTN 20GP (pcs) 40HQ (pcs) Size(cm) A B C D N.W/PC G.W/PC N.W/CTN G.W/CTN A 175 110 106 147 175*175*110 0.83 19.92 1.05 20.5 63*42.5*41.5 18 4050 9720
B 180 110 106 147 Ø180*110 0.79 18.96 0.93 18.3 57*38.5*41.5 18 5400 12960 Technical Data Sheet Model No. CL113A-6-25W CL113A-6-35W CL113B-6-25W CL113B-6-35W
Watt(W) 25W 35W 25W 35W Dimension(mm) 175*175*110 Ø180*110 Cutout (mm) 150-160 150-160 Rated Input Voltage(V) AC230V Input Voltage(V) AC220-240V
LED COB SDCM <6 CCT(K) 2700K / 3000K / 4000K / 5000K Non-DIM 2500-2750 3450-3850 2500-2750 3450-3850 "Luminous Flux (lm) ±5%
DIM 2500-2700 3450-3800 2500-2700 3450-3800 CRI ≥80 Beam Angle (°) 15° / 24° / 36° LED Driver Built-out DIM Triac / DALI / 0-10V
Protection Class Class Ⅱ IP Rating IP20 IK Rating – Finishing color White RAL 9016 Material Aluminum Lifetime (hr) 50,000h
Glow wire test (°C) – Operating Temp.(°C) -20℃ ~40℃ Storage Temp.(°C) -20℃ ~65℃ Installation Recessed Brand Driver option Philips, Tridonic, Meanwell
www.upshine.com info@upshine.com TEL: +86 755 2919 7332 Add: 2nd building Dingfeng High-Tech Zone, Fuyuan 1st road, Fu Yong Sub-district, Bao'an, Shenzhen China
| Model | Dimension(mm) | Size(mm) | Product Weight (Kg) | Package weight (Kg) | Carton Size(cm) | Qty/CTN | 20GP (pcs) | 40HQ (pcs | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | N.W/PC | G.W/PC | N.W/CTN | G.W/CTN | ||||||
| A | 175 | 11 | 0 106 1 | 47 | 175*175*110 | 0.83 | 19.92 | 1.05 | 20.5 | 63*42.5*41.5 | 18 | 4050 | 9720 |
| B | 180 | 11 | 0 106 1 | 47 | Ø180*110 | 0.79 | 18.96 | 0.93 | 18.3 | 57*38.5*41.5 | 18 | 5400 | 12960 |
| Model No. | CL113A-6-25W | CL113A-6-35W | CL113B-6-25W | CL113B-6-35W | |
|---|---|---|---|---|---|
| Watt(W) | 25W | 35W | 25W | 35W | |
| Dimension(mm) | 175*175*110 | Ø180*110 | |||
| Cutout (mm) | 150-160 | 150-160 | |||
| Rated Input Voltage(V) | AC230V | ||||
| Input Voltage(V) | AC220-240V | ||||
| LED | COB | ||||
| SDCM | <6 | ||||
| CCT(K) | 2700K / 3000K / 4000K / 5000K | ||||
| "Luminous Flux (lm) ±5% | Non-DIM | 2500-2750 | 3450-3850 | 2500-2750 | 3450-3850 |
| DIM | 2500-2700 | 3450-3800 | 2500-2700 | 3450-3800 | |
| CRI | ≥80 | ||||
| Beam Angle (°) | 15° / 24° / 36° | ||||
| LED Driver | Built-out | ||||
| DIM | Triac / DALI / 0-10V | ||||
| Protection Class | Class Ⅱ | ||||
| IP Rating | IP20 | ||||
| IK Rating | – | ||||
| Finishing color | White RAL 9016 | ||||
| Material | Aluminum | ||||
| Lifetime (hr) | 50,000h | ||||
| Glow wire test (°C) | – | ||||
| Operating Temp.(°C) | -20℃~40℃ | ||||
| Storage Temp.(°C) | -20℃~65℃ | ||||
| Installation | Recessed | ||||
| Brand Driver option | Philips, Tridonic, Meanwell |

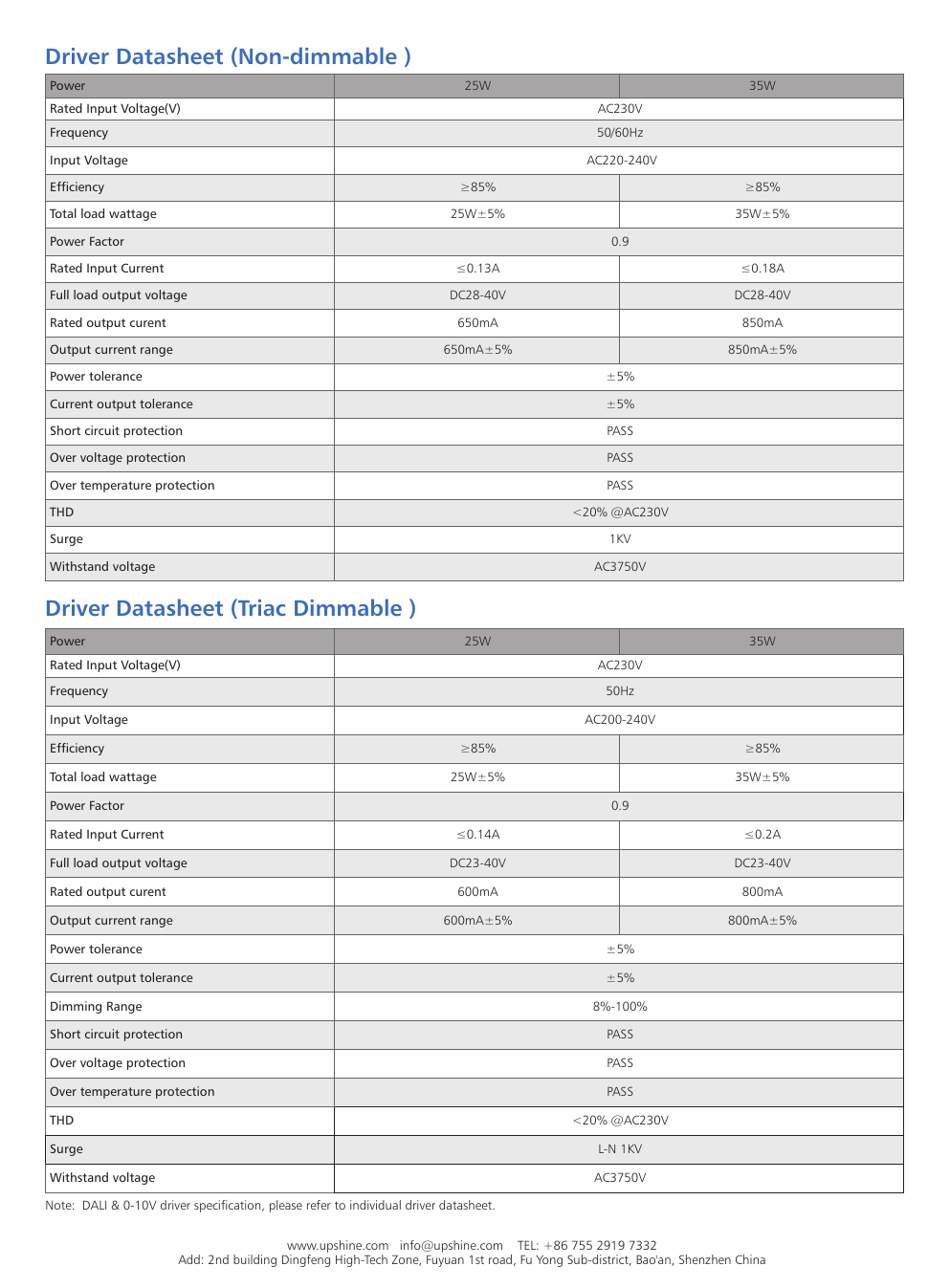

Strana 4
Driver datasheet
Driver Datasheet (Non-dimmable ) Power 25W 35W Rated Input Voltage(V) AC230V Frequency 50/60Hz Input Voltage AC220-240V Efficiency ≥85% ≥85%
Total load wattage 25W±5% 35W±5% Power Factor 0.9 Rated Input Current ≤0.13A ≤0.18A Full load output voltage DC28-40V DC28-40V
Rated output curent 650mA 850mA Output current range 650mA±5% 850mA±5% Power tolerance ±5% Current output tolerance ±5% Short circuit protection PASS
Over voltage protection PASS Over temperature protection PASS THD <20% @AC230V Surge 1KV Withstand voltage AC3750V Driver Datasheet (Triac Dimmable )
Power 25W 35W Rated Input Voltage(V) AC230V Frequency 50Hz Input Voltage AC200-240V Efficiency ≥85% ≥85% Total load wattage 25W±5% 35W±5%
Power Factor 0.9 Rated Input Current ≤0.14A ≤0.2A Full load output voltage DC23-40V DC23-40V Rated output curent 600mA 800mA
Output current range 600mA±5% 800mA±5% Power tolerance ±5% Current output tolerance ±5% Dimming Range 8%-100% Short circuit protection PASS
Over voltage protection PASS Over temperature protection PASS THD <20% @AC230V Surge L-N 1KV Withstand voltage AC3750V Note: DALI & 0-10V driver specification, please refer to individual driver datasheet.
www.upshine.com info@upshine.com TEL: +86 755 2919 7332 Add: 2nd building Dingfeng High-Tech Zone, Fuyuan 1st road, Fu Yong Sub-district, Bao'an, Shenzhen China
| Power | 25W | 35W |
|---|---|---|
| Rated Input Voltage(V) | AC230V | |
| Frequency | 50/60Hz | |
| Input Voltage | AC220-240V | |
| Efficiency | ≥85% | ≥85% |
| Total load wattage | 25W±5% | 35W±5% |
| Power Factor | 0.9 | |
| Rated Input Current | ≤0.13A | ≤0.18A |
| Full load output voltage | DC28-40V | DC28-40V |
| Rated output curent | 650mA | 850mA |
| Output current range | 650mA±5% | 850mA±5% |
| Power tolerance | ±5% | |
| Current output tolerance | ±5% | |
| Short circuit protection | PASS | |
| Over voltage protection | PASS | |
| Over temperature protection | PASS | |
| THD | <20% @AC230V | |
| Surge | 1KV | |
| Withstand voltage | AC3750V |
| Power | 25W | 35W |
|---|---|---|
| Rated Input Voltage(V) | AC230V | |
| Frequency | 50Hz | |
| Input Voltage | AC200-240V | |
| Efficiency | ≥85% | ≥85% |
| Total load wattage | 25W±5% | 35W±5% |
| Power Factor | 0.9 | |
| Rated Input Current | ≤0.14A | ≤0.2A |
| Full load output voltage | DC23-40V | DC23-40V |
| Rated output curent | 600mA | 800mA |
| Output current range | 600mA±5% | 800mA±5% |
| Power tolerance | ±5% | |
| Current output tolerance | ±5% | |
| Dimming Range | 8%-100% | |
| Short circuit protection | PASS | |
| Over voltage protection | PASS | |
| Over temperature protection | PASS | |
| THD | <20% @AC230V | |
| Surge | L-N 1KV | |
| Withstand voltage | AC3750V |
VRL-DL175B-25-A24-930-B
Veralight list
Textová verze originálního listu převedená do češtiny. Obrázky a technické kresby zůstávají jako vizuální podklady z originálu.
Strana 1
Úvodní stránka
LED DOWN LIGHT CL113 neITACIFICEPS
Strana 2
Strana 2
Úvod
CL113 is a zápustná montáž commercial down light which can achieve modular splicing, It adopts brand COB chip and high reflective
rate reflector ; ADC12 Aluminum heat sink with multiple layers provides excellent thermal management; the module can be adjusted from any directions to 30 degrees,
practical for accent osvětlení and decorative osvětlení.
Vlastnosti
1. Modular splicing.
2. Triac stmívání, 0-10V stmívatelné, DALI stmívatelné both available.
3. Reflector Vyzařovací úhel changeable.
4. Module osvětlení directions adjusted to 30 degrees in any orientations.
5. Choice of 2700K, 3000K, 4000K, 5000K CCT.
6. Lifetime exceeds 50,000 hrs.
Oblasti použití Je navrženo pro aplikace obecného osvětlení v kancelářích, supermarketech, obchodech, školách, hotelech a dalších prostorech. It is also
widely used for public areas, such as stairway, lobby, reception, corridors etc.
info a web výrobce
Strana 3
Parametry driveru
D D IP20
B B PF 0.9 C C A A ( A ) ( B )
Rozměry a balení
Rozměry (mm) Hmotnost produktu (Kg) Hmotnost balení (Kg)
Karton
B 180 110 106 147 Ø180*110 0.79 18.96 0.93 18.3 57*38.5*41.5 18 5400 12960 Technický list Model ne. CL113A-6-25W CL113A-6-35W CL113B-6-25W CL113B-6-35W
Příkon (W) 25W 35W 25W 35W Rozměry (mm) 175*175*110 Ø180*110 Montážní otvor (mm) 150-160 150-160 Jmenovité vstupní napětí (V) AC230V Vstupní napětí (V) AC220-240V
LED COB SDCM <6 CCT(K) 2700K / 3000K / 4000K / 5000K bez stmívání 2500-2750 3450-3850 2500-2750 3450-3850 "Světelný tok (lm) ±5%
stmívatelné 2500-2700 3450-3800 2500-2700 3450-3800 CRI ≥80 Vyzařovací úhel (°) 15° / 24° / 36° LED driver externí stmívatelné Triac / DALI / 0-10V
Ochrana Class Class Ⅱ IP Rating IP20 IK Rating – Finishing color bílá RAL 9016 Material Aluminum Lifetime (hr) 50,000h
Zkouška žhavou smyčkou (°C) – Provozní teplota(°C) -20℃ ~40℃ Skladovací teplota(°C) -20℃ ~65℃ Montáž zápustná montáž Brand driver option Philips, Tridonic, Meanwell
info a web výrobce
| Model | Rozměry (mm) | Size(mm) | Hmotnost produktu (Kg) | Hmotnost balení (Kg) | Rozměr kartonu(cm) | Ks/karton | 20GP (pcs) | 40HQ (pcs | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | Čistá hmotnost/ks | Hrubá hmotnost/ks | Čistá hmotnost/karton | Hrubá hmotnost/karton | ||||||
| A | 175 | 11 | 0 106 1 | 47 | 175*175*110 | 0.83 | 19.92 | 1.05 | 20.5 | 63*42.5*41.5 | 18 | 4050 | 9720 |
| B | 180 | 11 | 0 106 1 | 47 | Ø180*110 | 0.79 | 18.96 | 0.93 | 18.3 | 57*38.5*41.5 | 18 | 5400 | 12960 |
| Model ne. | CL113A-6-25W | CL113A-6-35W | CL113B-6-25W | CL113B-6-35W | |
|---|---|---|---|---|---|
| Příkon (W) | 25W | 35W | 25W | 35W | |
| Rozměry (mm) | 175*175*110 | Ø180*110 | |||
| Montážní otvor (mm) | 150-160 | 150-160 | |||
| Jmenovité vstupní napětí (V) | AC230V | ||||
| Vstupní napětí (V) | AC220-240V | ||||
| LED | COB | ||||
| SDCM | <6 | ||||
| CCT(K) | 2700K / 3000K / 4000K / 5000K | ||||
| "Světelný tok (lm) ±5% | bez stmívání | 2500-2750 | 3450-3850 | 2500-2750 | 3450-3850 |
| stmívatelné | 2500-2700 | 3450-3800 | 2500-2700 | 3450-3800 | |
| CRI | ≥80 | ||||
| Vyzařovací úhel (°) | 15° / 24° / 36° | ||||
| LED driver | externí | ||||
| stmívatelné | Triac / DALI / 0-10V | ||||
| Ochrana Class | Class Ⅱ | ||||
| IP Rating | IP20 | ||||
| IK Rating | – | ||||
| Finishing color | bílá RAL 9016 | ||||
| Material | Aluminum | ||||
| Lifetime (hr) | 50,000h | ||||
| Zkouška žhavou smyčkou (°C) | – | ||||
| Provozní teplota(°C) | -20℃~40℃ | ||||
| Skladovací teplota(°C) | -20℃~65℃ | ||||
| Montáž | zápustná montáž | ||||
| Brand driver option | Philips, Tridonic, Meanwell |
Strana 4
Parametry driveru
Parametry driveru (nestmívatelné provedení ) Napájení 25W 35W Jmenovité vstupní napětí (V) AC230V Frekvence 50/60Hz Vstupní napětí AC220-240V Účinnost ≥85% ≥85%
Celkový příkon zátěže 25W±5% 35W±5% Účiník 0.9 Jmenovitý vstupní proud ≤0.13A ≤0.18A Full load Výstup voltage DC28-40V DC28-40V
Rated Výstup curent 650mA 850mA Výstup current range 650mA±5% 850mA±5% Napájení tolerance ±5% Current Výstup tolerance ±5% Ochrana proti zkratu splňuje
Ochrana proti přepětí splňuje Ochrana proti přehřátí splňuje THD <20% @AC230V Surge 1KV Zkušební napětí AC3750V Parametry driveru (Triac stmívání )
Napájení 25W 35W Jmenovité vstupní napětí (V) AC230V Frekvence 50Hz Vstupní napětí AC200-240V Účinnost ≥85% ≥85% Celkový příkon zátěže 25W±5% 35W±5%
Účiník 0.9 Jmenovitý vstupní proud ≤0.14A ≤0.2A Full load Výstup voltage DC23-40V DC23-40V Rated Výstup curent 600mA 800mA
Výstup current range 600mA±5% 800mA±5% Napájení tolerance ±5% Current Výstup tolerance ±5% Rozsah stmívání 8%-100% Ochrana proti zkratu splňuje
info a web výrobce
| Napájení | 25W | 35W |
|---|---|---|
| Jmenovité vstupní napětí (V) | AC230V | |
| Frekvence | 50/60Hz | |
| Vstupní napětí | AC220-240V | |
| Účinnost | ≥85% | ≥85% |
| Celkový příkon zátěže | 25W±5% | 35W±5% |
| Účiník | 0.9 | |
| Jmenovitý vstupní proud | ≤0.13A | ≤0.18A |
| Full load Výstup voltage | DC28-40V | DC28-40V |
| Rated Výstup curent | 650mA | 850mA |
| Výstup current range | 650mA±5% | 850mA±5% |
| Napájení tolerance | ±5% | |
| Current Výstup tolerance | ±5% | |
| Ochrana proti zkratu | splňuje | |
| Ochrana proti přepětí | splňuje | |
| Ochrana proti přehřátí | splňuje | |
| THD | <20% @AC230V | |
| Surge | 1KV | |
| Zkušební napětí | AC3750V |
| Napájení | 25W | 35W |
|---|---|---|
| Jmenovité vstupní napětí (V) | AC230V | |
| Frekvence | 50Hz | |
| Vstupní napětí | AC200-240V | |
| Účinnost | ≥85% | ≥85% |
| Celkový příkon zátěže | 25W±5% | 35W±5% |
| Účiník | 0.9 | |
| Jmenovitý vstupní proud | ≤0.14A | ≤0.2A |
| Full load Výstup voltage | DC23-40V | DC23-40V |
| Rated Výstup curent | 600mA | 800mA |
| Výstup current range | 600mA±5% | 800mA±5% |
| Napájení tolerance | ±5% | |
| Current Výstup tolerance | ±5% | |
| Rozsah stmívání | 8%-100% | |
| Ochrana proti zkratu | splňuje | |
| Ochrana proti přepětí | splňuje | |
| Ochrana proti přehřátí | splňuje | |
| THD | <20% @AC230V | |
| Surge | L-N 1KV | |
| Zkušební napětí | AC3750V |
Katalog
Další produkty
Downlighty
VRL-AL-99C-UGR
Designové kruhové LED svítidlo s velkou svíticí plochou, nízkým oslněním UGR < 19, DALI stmíváním a flexibilní montáží.
Cena na dotaz
Downlighty
VRL-AL-99CD
Velkoformátové kruhové LED svítidlo s přímým nebo kombinovaným nepřímým světlem, nastavitelnou CCT a více způsoby montáže.
Cena na dotaz
