Venkovní nástěnné svítidlo, kulaté zápustné černé 1x5W, 3000K

Zvětšit

Exteriérová

Venkovní nástěnné svítidlo, kulaté zápustné černé 1x5W, 3000K

IP65IK084000K3000K5700K

Cena na dotaz

Dokončit objednávku Stáhnout český list

Popis

Parametry

Zdroj

upshlist

veralist

ORIGINÁLNÍ LIST PDF výrobce UPSHINE PŘELOŽENO Česká verze Veralight

Profesionální řešení Veralight

Venkovní nástěnné svítidlo, kulaté zápustné černé 1x5W, 3000K

VRL-WL120A-5-A60-830-B je svítidlo z profesionální produktové řady UPSHINE, vybrané pro katalog Veralight podle technických možností a použití v reálných projektech. Je určené pro venkovní komunikace, fasády a vstupní prostory, kde rozhoduje odolnost a kontrolované směrování světla.

Produktový list uvádí varianty provedení, světelné parametry, rozměry a montážní možnosti. Díky tomu lze řešení přesně sladit s charakterem prostoru, výškou instalace i požadovanou atmosférou.

Teplota světla: 3000K/4000K/5000K/5700K
Podání barev: CRI 80
Krytí: IP65
Optika: 60°
Výkon: 5W

Potřebujete ověřit vhodnou konfiguraci? Připravíme doporučení svítidla, počtu kusů i způsobu řízení pro konkrétní prostor.

Technické parametry

Údaje vycházejí z aktuálního produktového listu výrobce. Konkrétní konfiguraci, výkon, optiku a řízení vždy potvrzujeme pro vybranou variantu a projekt.

Kód	Rozměry (mm)			Size(mm)	Hmotnost produktu (Kg)		Hmotnost balení (Kg)		Rozměr kartonu(cm)	Ks/karton	20GP (pcs)	40HQ (pcs)
	A	B	C		Čistá hmotnost/ks	Hrubá hmotnost/ks	Čistá hmotnost/karton	Hrubá hmotnost/karton
WL60A-5W	13	5 78	-	135*78	0.375	0.49	6.75	9.7	5639.532	18PCS	7182	16848
WL60B-5W	13	6 136	78	13613678	0.45	0.57	8.1	11	5639.532	18PCS	7182	16848
WL60C-10W	27	1 135	78	27113578	0.86	1.075	10.32	13.9	633941	12PCS	3288	7800
WL60A-8W	20	2 78	-	202*78	0.708	0.95	4.25	6.4	53.528.533.5	6PCS	3216	7920
WL60B-8W	20	1 201	78	20120178	0.85	1.08	5.1	7.2	53.528.533.5	6CS	3216	7920
WL60C-5W	13	6 202	78	13620278	0.61	0.8	7.32	10.6	493941	12PCS	3288	7800

Kód			WL60A-5W	WL60B-5W	WL60C-10W	WL60A-8W	WL60B-8W	WL60C-5W
Rozměry (mm)			D135*H78	L136W136H78	L271W135H78	D202*H78	L201W201H78	L136W202H78
Montážní otvor (mm)			Ø130X78	130X130X78	266X130X78	Ø196X78	195X195X78	196X130X78
Příkon (W)			5W	5W	10W	8W	8W	5W
Jmenovité vstupní napětí (V)			AC200-240V
Vstupní napětí (V)			230V
Vstup LED modulu			-
Světelný zdroj			SMD 2835
SDCM			<6
CCT(K)			1-CCT: 3000K/4000K/5000K/5700K
Volba CCT DIP přepínačem			ne
Světelný tok (lm) ±5%	bez stmívání	1-CCT	150-220		350-500	300-400		150-220
	stmívatelné		-
	bez stmívání	3-CCT	-
	stmívatelné		-
CRI			Ra>80
Vyzařovací úhel (°)			60°		70°
UGR			-
LED driver			integrovaný
Možnost stmívání			-
Senzor			-
nouzové moduly			-
Třída ochrany			Class I
Krytí IP			IP65
Mechanická odolnost IK			IK08
Povrchová úprava (základ)			RAL9005
Materiál optiky			Glass
Materiál těla			Aluminum ADC12
Lifetime (hr)			50,000h
Zkouška žhavou smyčkou (℃)			850℃
Provozní teplota (℃)			-20℃~45℃
Skladovací teplota (℃)			-20℃~65℃
Montáž			zápustná montáž

Celkový příkon zátěže		5W	8W	10W
Výstup	Rozsah výstupního napětí	DC60-75V
	Jmenovitý výstupní proud	65mA±5%	100mA±5%	130mA±5%
	Regulace linky	±5%
	Doba náběhu	≤0.5S
	Index blikání	0.8%(ne RISK)
Vstup	Vstupní napětí	AC200-240V
	Jmenovité vstupní napětí (V)	AC230V
	Frekvence	50/60Hz
	Vstupní proud	≤0.03A	≤0.05A	≤0.06A
	Jmenovitý vstupní proud	≤0.02A	≤0.04A	≤0.05A
	Účiník	0.9
	THD	-
	Účinnost	≥87%
	Příkon naprázdno	≤0.5W
Ochrana	Ochrana proti zkratu	splňuje
	Ochrana proti přepětí	splňuje
	Ochrana proti přehřátí	splňuje
Bezpečnost aEMC	Zkušební napětí	-
	Izolační odpor	-
	Surge	IEC61000-4-5(L-N:0.5KV, L/N-PE:1KV)
	EMC emise	EN55015, EN61000-3-2
	EMC odolnost	EN61000-4-2,3,4,5,6,8,11; EN61547

Montážní otvor (mm)
	A	B
WL60A	130
WL60B	130	130
WL60C	266	130
WL60A	196
WL60B	196	130
WL60C	196	195

Produkt pochází z dodavatelského katalogu UPSHINE. Technické podklady a soubory ke stažení se mohou aktualizovat na původní produktové stránce.

Otevřít původní stránku

VRL-WL120A-5-A60-830-B

UPSHINE list

HTML extrakce originálního UPSHINE produktového listu: texty, tabulky a vizuální náhledy jednotlivých stran.

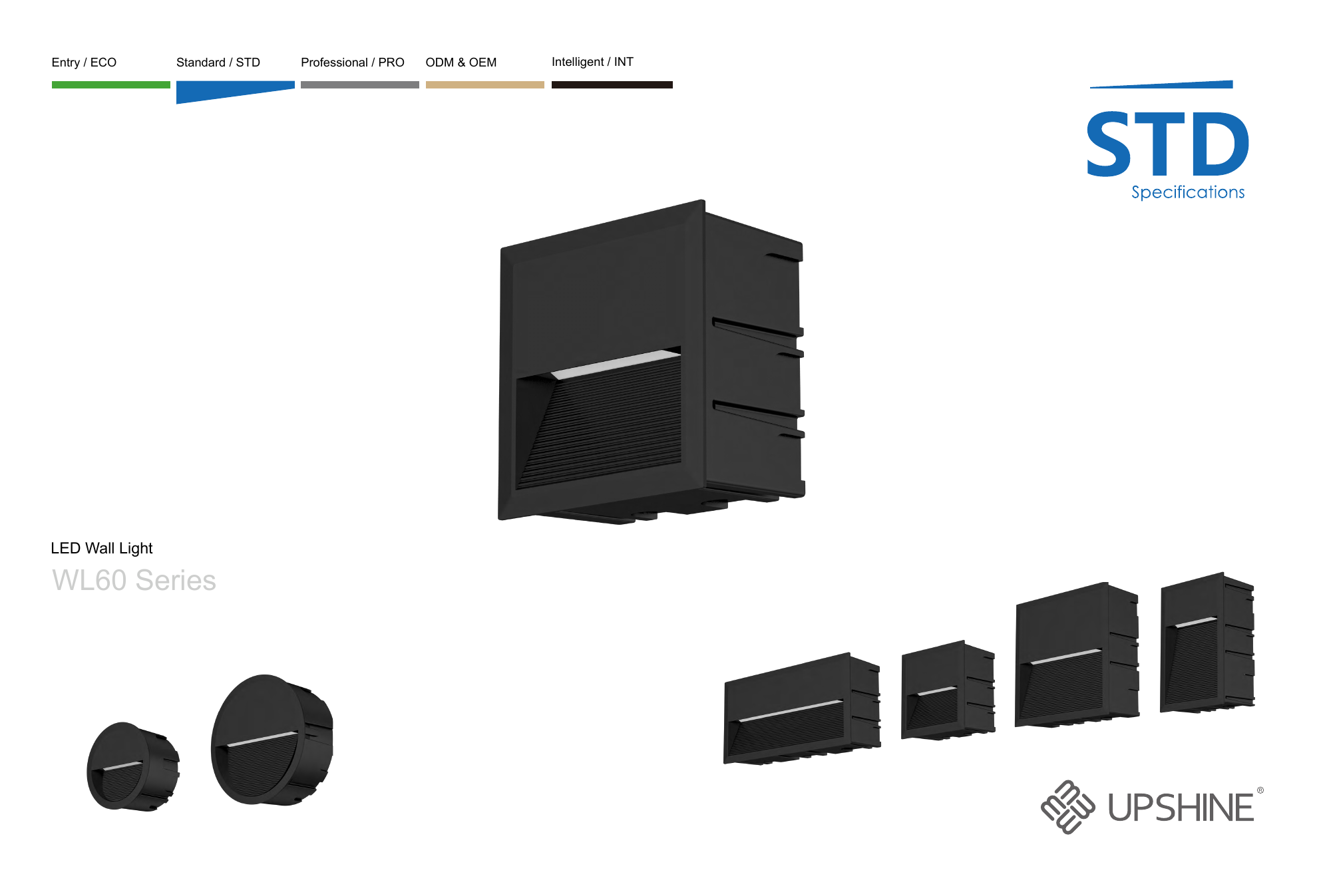

Strana 1

Cover / Product overview

Entry / ECO Standard / STD Professional / PRO ODM & OEM Intelligent / INT LED Wall Light WL60 Series

Strana 2

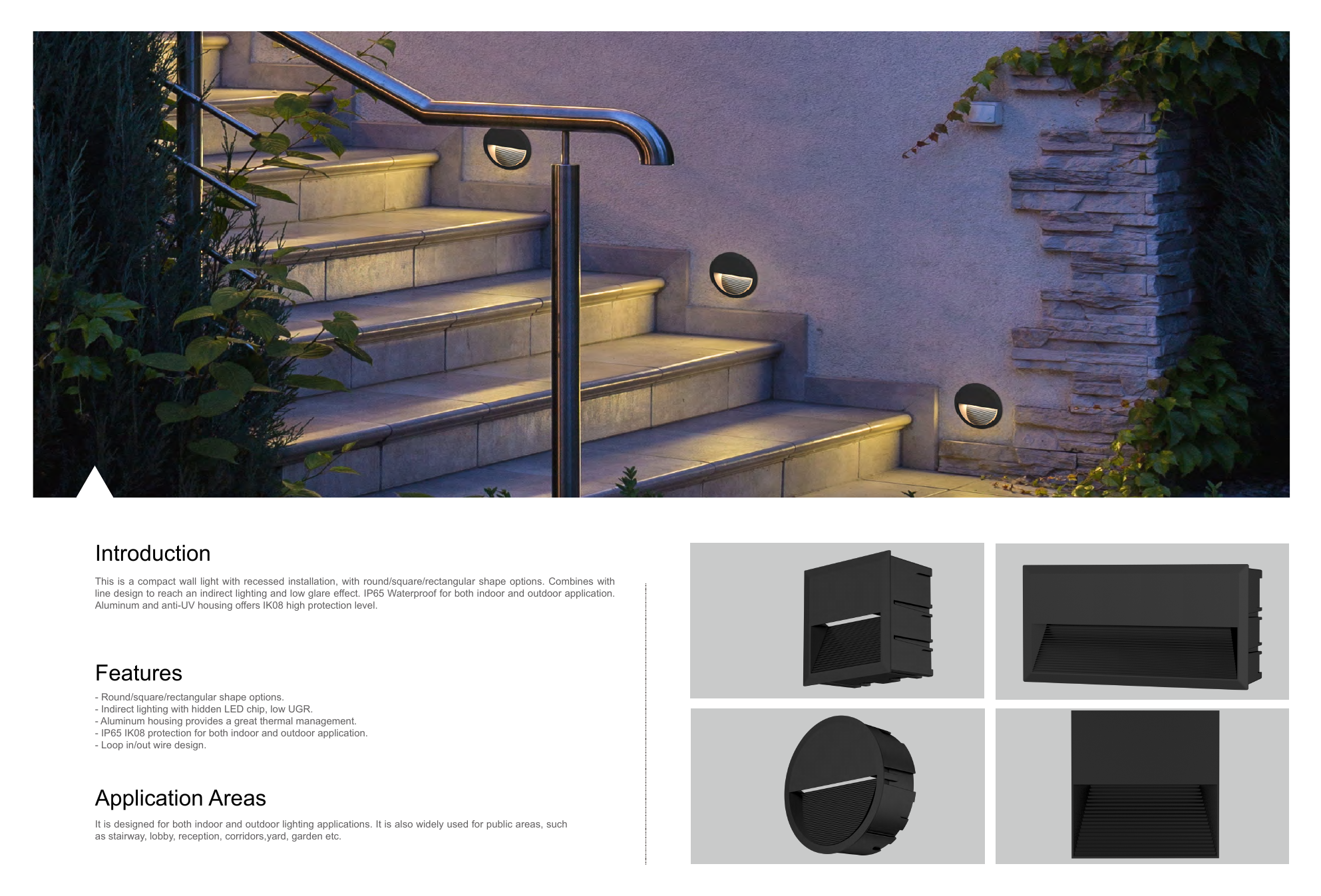

Installation / Wiring

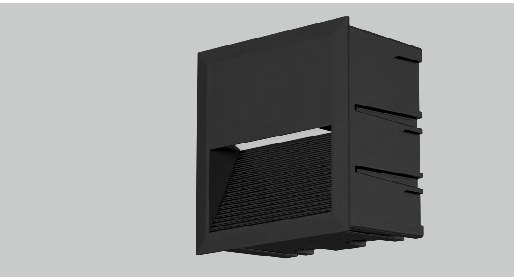

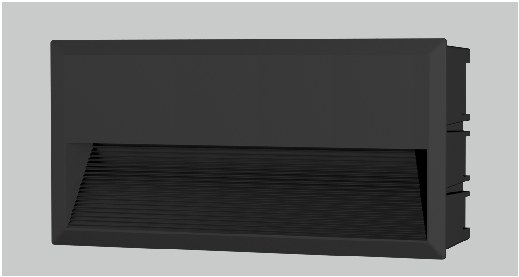

Introduction

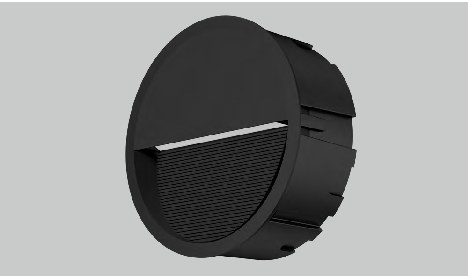

This is a compact wall light with recessed installation, with round/square/rectangula r shape options. Combines with line design to reach an indirect lighting and low glare effect. IP65 Waterproof for both indoor and outdoor application.

Aluminum and anti-UV housing offers IK08 high protection level.

Features

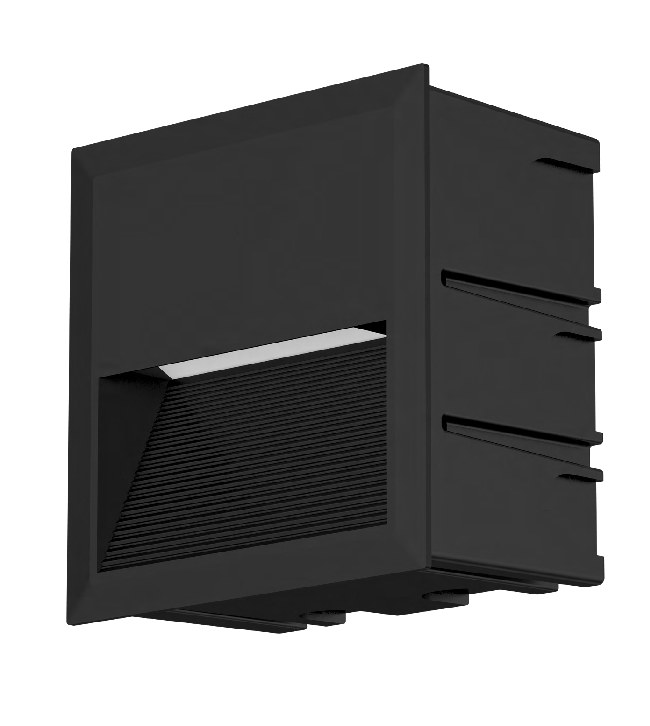

Round/square/rectangular shape options.
Indirect lighting with hidden LED chip, low UGR.
Aluminum housing provides a great thermal management.
IP65 IK08 protection for both indoor and outdoor application.
Loop in/out wire design.

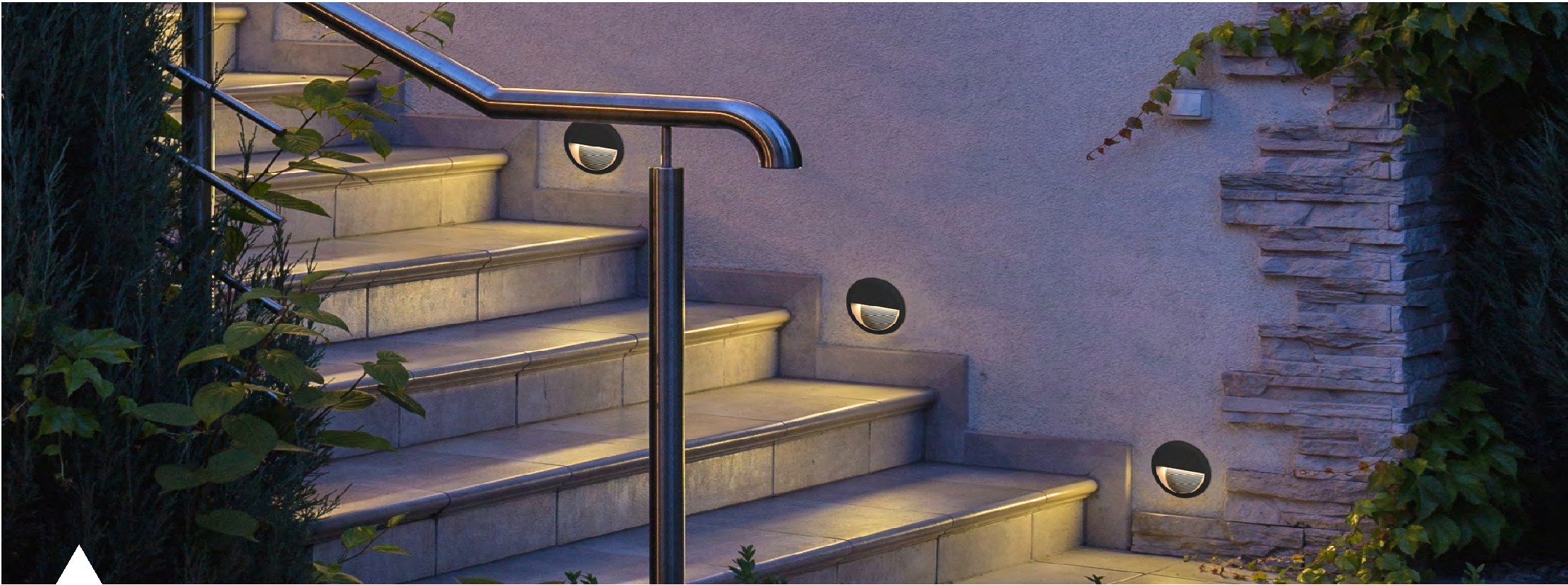

Application Areas It is designed for both indoor and outdoor lighting applications. It is also widely used for public areas, such

as stairway, lobby, reception, corridors,yard, garden etc.

Strana 3

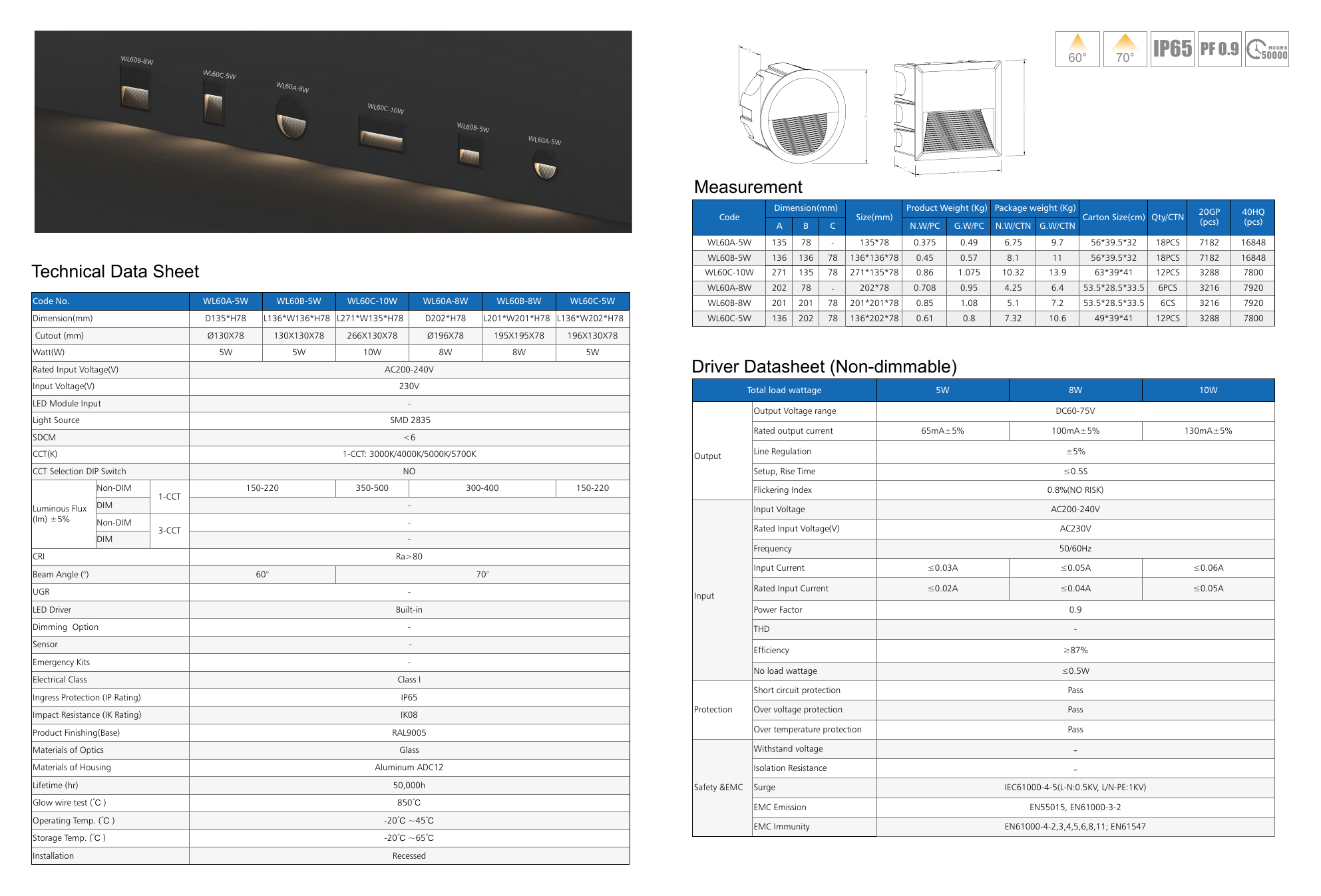

Measurement / Technical data

IP65 PF 0.9

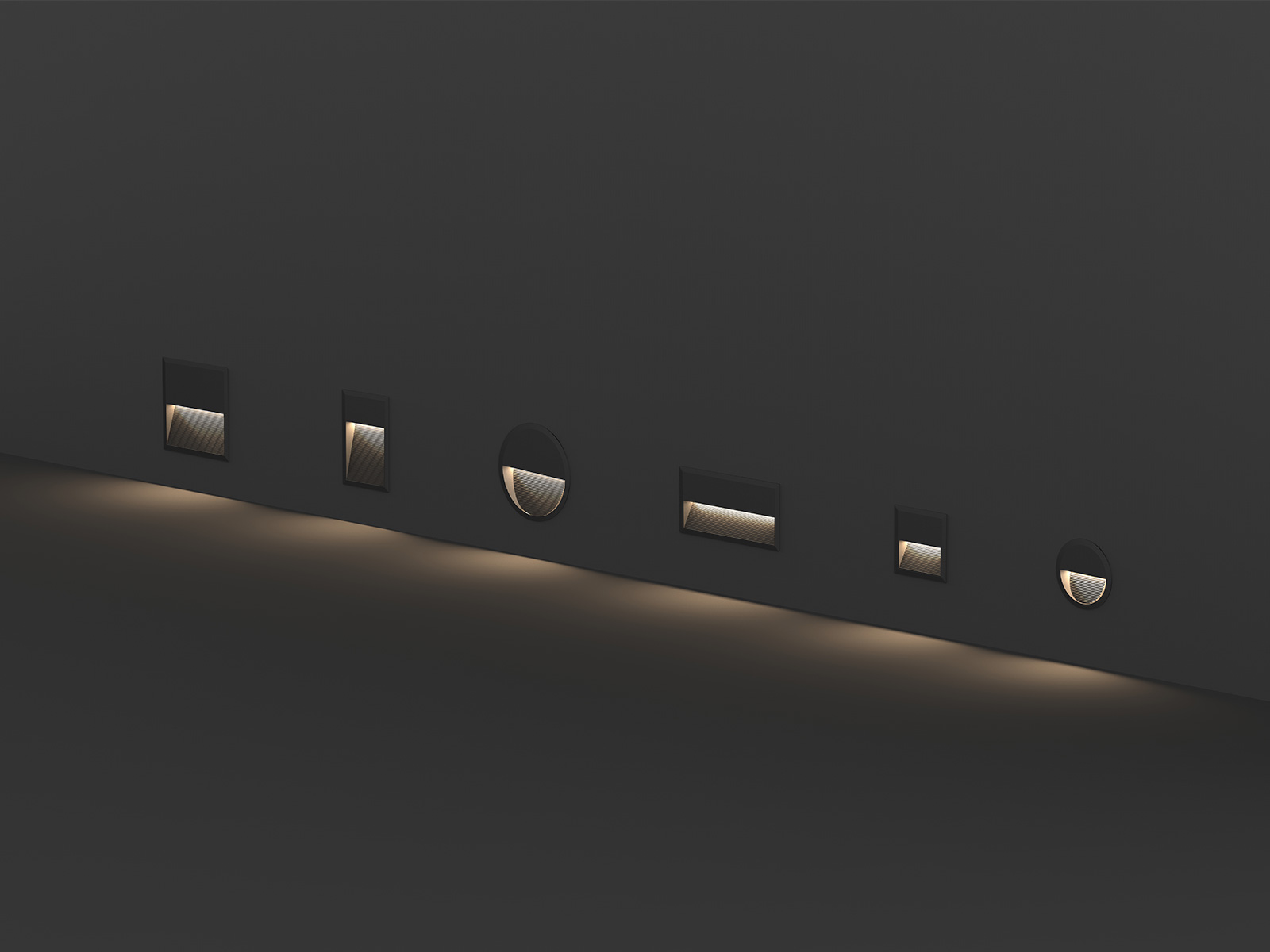

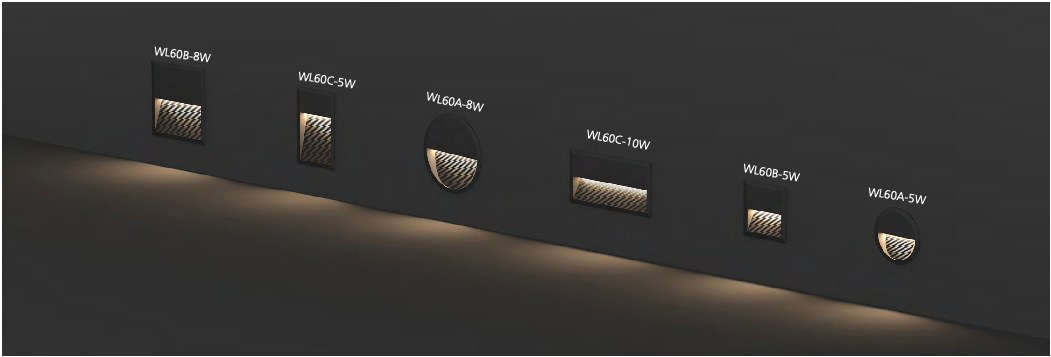

WL60B-8W 60° 70° WL60C-5W WL60A-8W WL60C-10W B

WL60B-5W WL60A-5W C A

Measurement

Dimension(mm) Product Weight (Kg) Package weight (Kg) 20GP 40HQ Code Size(mm) Carton Size(cm) Qty/CTN (pcs) (pcs) A B C N.W/PC G.W/PC N.W/CTN G.W/CTN

WL60A-5W 135 78 - 135*78 0.375 0.49 6.75 9.7 56*39.5*32 18PCS 7182 16848 WL60B-5W 136 136 78 136*136*78 0.45 0.57 8.1 11 56*39.5*32 18PCS 7182 16848

Technical Data Sheet WL60C-10W 271 135 78 271*135*78 0.86 1.075 10.32 13.9 63*39*41 12PCS 3288 7800 WL60A-8W 202 78 - 202*78 0.708 0.95 4.25 6.4 53.5*28.5*33.5 6PCS 3216 7920

Code No. WL60A-5W WL60B-5W WL60C-10W WL60A-8W WL60B-8W WL60C-5W WL60B-8W 201 201 78 201*201*78 0.85 1.08 5.1 7.2 53.5*28.5*33.5 6CS 3216 7920

Dimension(mm) D135*H78 L136*W136*H78 L271*W135*H78 D202*H78 L201*W201*H78 L136*W202*H78 WL60C-5W 136 202 78 136*202*78 0.61 0.8 7.32 10.6 49*39*41 12PCS 3288 7800

Cutout (mm) Ø130X78 130X130X78 266X130X78 Ø196X78 195X195X78 196X130X78 Watt(W) 5W 5W 10W 8W 8W 5W Driver Datasheet (Non-dimmable)

Rated Input Voltage(V) AC200-240V Input Voltage(V) 230V Total load wattage 5W 8W 10W LED Module Input -Output Voltage range DC60-75V

Light Source SMD 2835 Rated output current 65mA±5% 100mA±5% 130mA±5% SDCM <6 CCT(K) 1-CCT: 3000K/4000K/5000K/5700K Output Line Regulation ±5%

CCT Selection DIP Switch NO Setup, Rise Time ≤0.5S Non-DIM 150-220 350-500 300-400 150-220 Flickering Index 0.8%(NO RISK)

1-CCT Luminous Flux DIM - Input Voltage AC200-240V (lm) ±5% Non-DIM -3-CCT Rated Input Voltage(V) AC230V DIM -Frequency 50/60Hz

CRI Ra>80 Input Current ≤0.03A ≤0.05A ≤0.06A Beam Angle (°) 60° 70° UGR - Rated Input Current ≤0.02A ≤0.04A ≤0.05A

Input

LED Driver Built-in Power Factor 0.9 Dimming Option - THD -Sensor -Efficiency ≥87% Emergency Kits -No load wattage ≤0.5W Electrical Class Class I

Short circuit protection Pass Ingress Protection (IP Rating) IP65 Protection Over voltage protection Pass Impact Resistance (IK Rating) IK08

Product Finishing(Base) RAL9005 Over temperature protection Pass Materials of Optics Glass Withstand voltage -Materials of Housing Aluminum ADC12 Isolation Resistance -

Lifetime (hr) 50,000h Safety &EMC Surge IEC61000-4-5(L-N:0.5KV, L/N-PE:1KV) Glow wire test (℃ ) 850℃ EMC Emission EN55015, EN61000-3-2

Operating Temp. (℃ ) -20℃ ~45℃ EMC Immunity EN61000-4-2,3,4,5,6,8,11; EN61547 Storage Temp. (℃ ) -20℃ ~65℃ Installation Recessed

Code	Dimension(mm)			Size(mm)	Product Weight (Kg)		Package weight (Kg)		Carton Size(cm)	Qty/CTN	20GP (pcs)	40HQ (pcs)
	A	B	C		N.W/PC	G.W/PC	N.W/CTN	G.W/CTN
WL60A-5W	13	5 78	-	135*78	0.375	0.49	6.75	9.7	5639.532	18PCS	7182	16848
WL60B-5W	13	6 136	78	13613678	0.45	0.57	8.1	11	5639.532	18PCS	7182	16848
WL60C-10W	27	1 135	78	27113578	0.86	1.075	10.32	13.9	633941	12PCS	3288	7800
WL60A-8W	20	2 78	-	202*78	0.708	0.95	4.25	6.4	53.528.533.5	6PCS	3216	7920
WL60B-8W	20	1 201	78	20120178	0.85	1.08	5.1	7.2	53.528.533.5	6CS	3216	7920
WL60C-5W	13	6 202	78	13620278	0.61	0.8	7.32	10.6	493941	12PCS	3288	7800

Code No.			WL60A-5W	WL60B-5W	WL60C-10W	WL60A-8W	WL60B-8W	WL60C-5W
Dimension(mm)			D135*H78	L136W136H78	L271W135H78	D202*H78	L201W201H78	L136W202H78
Cutout (mm)			Ø130X78	130X130X78	266X130X78	Ø196X78	195X195X78	196X130X78
Watt(W)			5W	5W	10W	8W	8W	5W
Rated Input Voltage(V)			AC200-240V
Input Voltage(V)			230V
LED Module Input			-
Light Source			SMD 2835
SDCM			<6
CCT(K)			1-CCT: 3000K/4000K/5000K/5700K
CCT Selection DIP Switch			NO
Luminous Flux (lm) ±5%	Non-DIM	1-CCT	150-220		350-500	300-400		150-220
	DIM		-
	Non-DIM	3-CCT	-
	DIM		-
CRI			Ra>80
Beam Angle (°)			60°		70°
UGR			-
LED Driver			Built-in
Dimming Option			-
Sensor			-
Emergency Kits			-
Electrical Class			Class I
Ingress Protection (IP Rating)			IP65
Impact Resistance (IK Rating)			IK08
Product Finishing(Base)			RAL9005
Materials of Optics			Glass
Materials of Housing			Aluminum ADC12
Lifetime (hr)			50,000h
Glow wire test (℃)			850℃
Operating Temp. (℃)			-20℃~45℃
Storage Temp. (℃)			-20℃~65℃
Installation			Recessed

Total load wattage		5W	8W	10W
Output	Output Voltage range	DC60-75V
	Rated output current	65mA±5%	100mA±5%	130mA±5%
	Line Regulation	±5%
	Setup, Rise Time	≤0.5S
	Flickering Index	0.8%(NO RISK)
Input	Input Voltage	AC200-240V
	Rated Input Voltage(V)	AC230V
	Frequency	50/60Hz
	Input Current	≤0.03A	≤0.05A	≤0.06A
	Rated Input Current	≤0.02A	≤0.04A	≤0.05A
	Power Factor	0.9
	THD	-
	Efficiency	≥87%
	No load wattage	≤0.5W
Protection	Short circuit protection	Pass
	Over voltage protection	Pass
	Over temperature protection	Pass
Safety &EMC	Withstand voltage	-
	Isolation Resistance	-
	Surge	IEC61000-4-5(L-N:0.5KV, L/N-PE:1KV)
	EMC Emission	EN55015, EN61000-3-2
	EMC Immunity	EN61000-4-2,3,4,5,6,8,11; EN61547

Strana 4

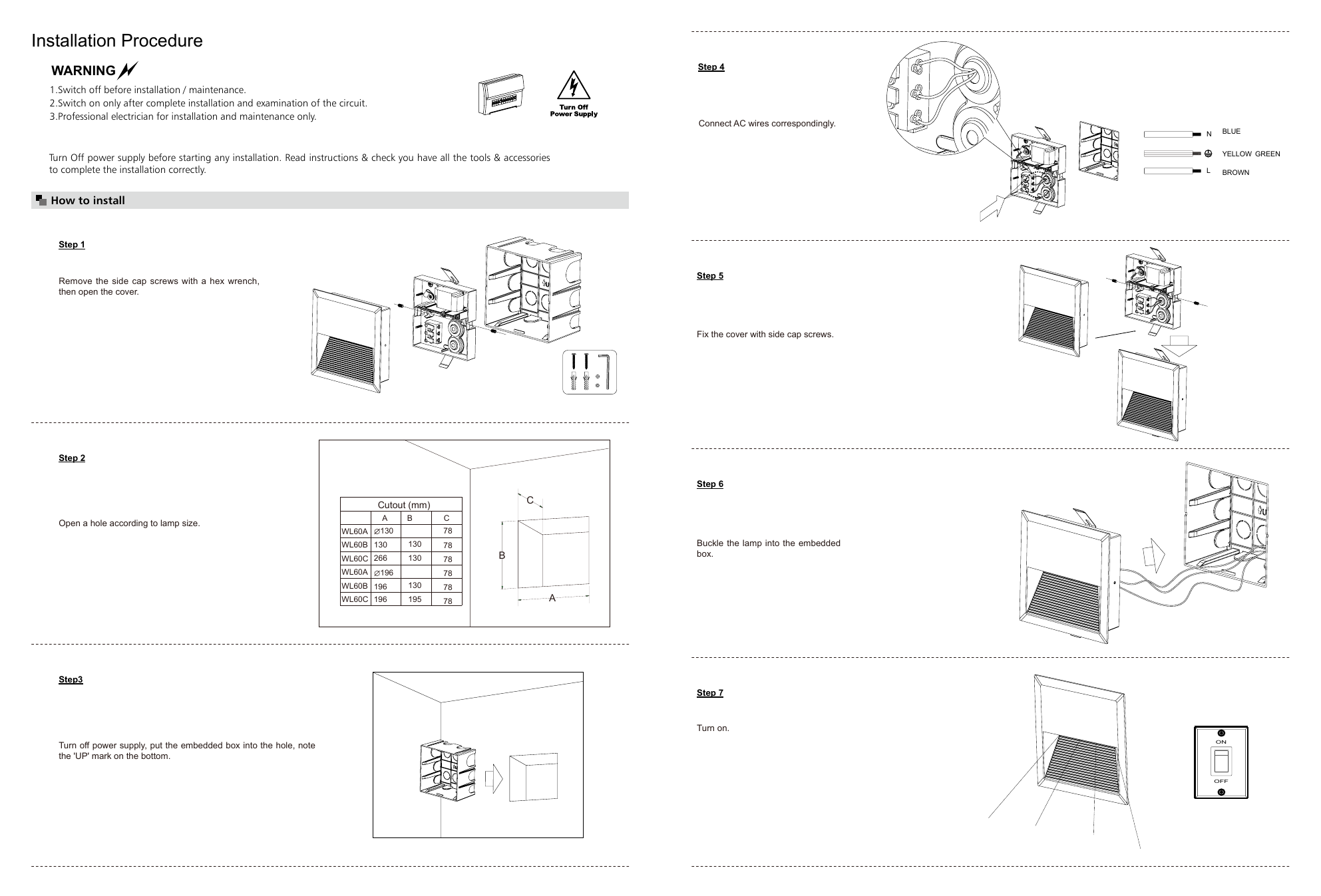

Installation / Wiring

Installation Procedure WARNING Step 4 1.Switch off before installation / maintenance.

2.Switch on only after complete installation and examination of the circuit.

3.Professional electrician for installation and maintenance only.

Connect AC wires correspondingly.

N = BLUE Turn Off power supply before starting any installation. Read instructions & check you have all the tools & accessories = YELLOW-GREEN

to complete the installation correctly. L = BROWN How to install Step 1 Step 5 Remove the side cap screws with a hex wrench,

then open the cover.

Fix the cover with side cap screws.

Step 2 Step 6

Cutout (mm) A B C Open a hole according to lamp size.

WL60A 130 78 WL60B 130 130 78 Buckle the lamp into the embedded B box.

WL60C 266 130 78 WL60A 196 78 WL60B 196 130 78 WL60C 196 195 78 A

Step3

Step 7 Turn on.

Turn off power supply, put the embedded box into the hole, note ON the 'UP' mark on the bottom.

OFF

Cutout (mm)
	A	B
WL60A	130
WL60B	130	130
WL60C	266	130
WL60A	196
WL60B	196	130
WL60C	196	195

VRL-WL120A-5-A60-830-B

Veralight list

Textová verze originálního listu převedená do češtiny. Obrázky a technické kresby zůstávají jako vizuální podklady z originálu.

Strana 1

Úvodní stránka

Entry / ECO standard / STD Professional / PRO ODM & OEM Intelligent / INT LED Wall Light WL60 Series

Strana 2

Instalace / zapojení

Úvod

Aluminum and anti-UV housing offers IK08 high Ochrana level.

Vlastnosti

Round/square/rectangular shape options.
Indirect osvětlení with hidden LED chip, low UGR.
Aluminum housing provides a great thermal management.
IP65 IK08 Ochrana for both indoor and outdoor application.
Loop in/out wire design.

as stairway, lobby, reception, corridors,yard, garden etc.

Strana 3

Rozměry a technická data

Kód	Rozměry (mm)			Size(mm)	Hmotnost produktu (Kg)		Hmotnost balení (Kg)		Rozměr kartonu(cm)	Ks/karton	20GP (pcs)	40HQ (pcs)
	A	B	C		Čistá hmotnost/ks	Hrubá hmotnost/ks	Čistá hmotnost/karton	Hrubá hmotnost/karton
WL60A-5W	13	5 78	-	135*78	0.375	0.49	6.75	9.7	5639.532	18PCS	7182	16848
WL60B-5W	13	6 136	78	13613678	0.45	0.57	8.1	11	5639.532	18PCS	7182	16848
WL60C-10W	27	1 135	78	27113578	0.86	1.075	10.32	13.9	633941	12PCS	3288	7800
WL60A-8W	20	2 78	-	202*78	0.708	0.95	4.25	6.4	53.528.533.5	6PCS	3216	7920
WL60B-8W	20	1 201	78	20120178	0.85	1.08	5.1	7.2	53.528.533.5	6CS	3216	7920
WL60C-5W	13	6 202	78	13620278	0.61	0.8	7.32	10.6	493941	12PCS	3288	7800

Kód			WL60A-5W	WL60B-5W	WL60C-10W	WL60A-8W	WL60B-8W	WL60C-5W
Rozměry (mm)			D135*H78	L136W136H78	L271W135H78	D202*H78	L201W201H78	L136W202H78
Montážní otvor (mm)			Ø130X78	130X130X78	266X130X78	Ø196X78	195X195X78	196X130X78
Příkon (W)			5W	5W	10W	8W	8W	5W
Jmenovité vstupní napětí (V)			AC200-240V
Vstupní napětí (V)			230V
Vstup LED modulu			-
Světelný zdroj			SMD 2835
SDCM			<6
CCT(K)			1-CCT: 3000K/4000K/5000K/5700K
Volba CCT DIP přepínačem			ne
Světelný tok (lm) ±5%	bez stmívání	1-CCT	150-220		350-500	300-400		150-220
	stmívatelné		-
	bez stmívání	3-CCT	-
	stmívatelné		-
CRI			Ra>80
Vyzařovací úhel (°)			60°		70°
UGR			-
LED driver			integrovaný
Možnost stmívání			-
Senzor			-
nouzové moduly			-
Třída ochrany			Class I
Krytí IP			IP65
Mechanická odolnost IK			IK08
Povrchová úprava (základ)			RAL9005
Materiál optiky			Glass
Materiál těla			Aluminum ADC12
Lifetime (hr)			50,000h
Zkouška žhavou smyčkou (℃)			850℃
Provozní teplota (℃)			-20℃~45℃
Skladovací teplota (℃)			-20℃~65℃
Montáž			zápustná montáž

Celkový příkon zátěže		5W	8W	10W
Výstup	Rozsah výstupního napětí	DC60-75V
	Jmenovitý výstupní proud	65mA±5%	100mA±5%	130mA±5%
	Regulace linky	±5%
	Doba náběhu	≤0.5S
	Index blikání	0.8%(ne RISK)
Vstup	Vstupní napětí	AC200-240V
	Jmenovité vstupní napětí (V)	AC230V
	Frekvence	50/60Hz
	Vstupní proud	≤0.03A	≤0.05A	≤0.06A
	Jmenovitý vstupní proud	≤0.02A	≤0.04A	≤0.05A
	Účiník	0.9
	THD	-
	Účinnost	≥87%
	Příkon naprázdno	≤0.5W
Ochrana	Ochrana proti zkratu	splňuje
	Ochrana proti přepětí	splňuje
	Ochrana proti přehřátí	splňuje
Bezpečnost aEMC	Zkušební napětí	-
	Izolační odpor	-
	Surge	IEC61000-4-5(L-N:0.5KV, L/N-PE:1KV)
	EMC emise	EN55015, EN61000-3-2
	EMC odolnost	EN61000-4-2,3,4,5,6,8,11; EN61547

Strana 4

Instalace / zapojení

Postup instalace Upozornění Step 4 1.přepínač off before Montáž / maintenance.

2. Napájení zapněte až po dokončení instalace a kontrole obvodu.

3. Instalaci a údržbu smí provádět pouze kvalifikovaný elektrikář.

Connect AC wires correspondingly.

N = BLUE Vypněte napájení před zahájením montáže. Read instructions & check you have all the tools & accessories = YELLOW-GREEN

to HOTOVO the Montáž correctly. L = BROWN How to install Step 1 Step 5 Remove the side cap screws with a hex wrench,

then open the cover.

Step 2 Step 6

Montážní otvor (mm) A B C Open a hole according to lamp size.

WL60A 130 78 WL60B 130 130 78 Buckle the lamp into the embedded B box.

WL60C 266 130 78 WL60A 196 78 WL60B 196 130 78 WL60C 196 195 78 A

Step3

Step 7 Turn on.

OFF

Montážní otvor (mm)
	A	B
WL60A	130
WL60B	130	130
WL60C	266	130
WL60A	196
WL60B	196	130
WL60C	196	195

Katalog

Další produkty

Zobrazit celý katalog

Venkovní nástěnné svítidlo, kulaté zápustné černé 1x5W, 3000K

Cena na dotaz

Venkovní nástěnné svítidlo, kulaté zápustné černé 1x5W, 3000K

Technické parametry

UPSHINE list

Cover / Product overview

Installation / Wiring

Measurement / Technical data

Installation / Wiring

Veralight list

Úvodní stránka

Instalace / zapojení

Rozměry a technická data

Instalace / zapojení

Další produkty

Montážní klip pro přisazení DB128

VRL-AL-191

VRL-AL-99C-UGR
